3D filament extrusion line

by Compuplast
Compuplast 3D filament extrusion line

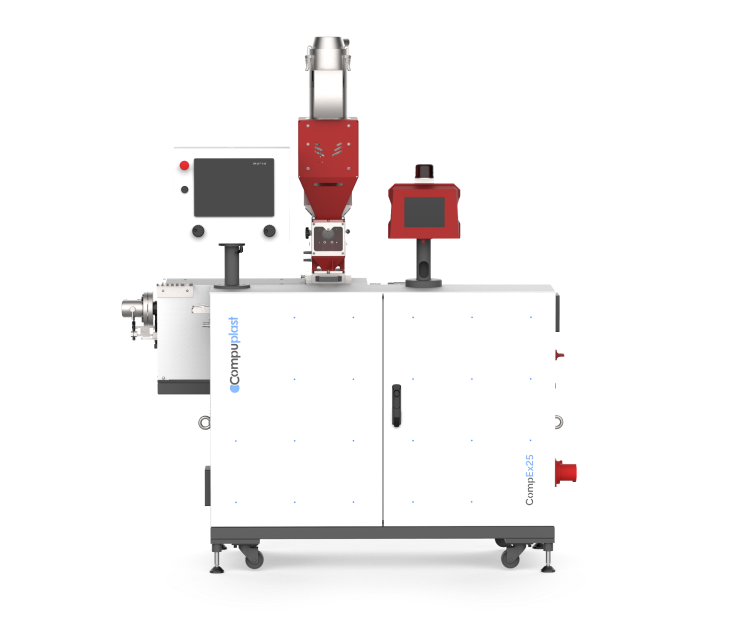

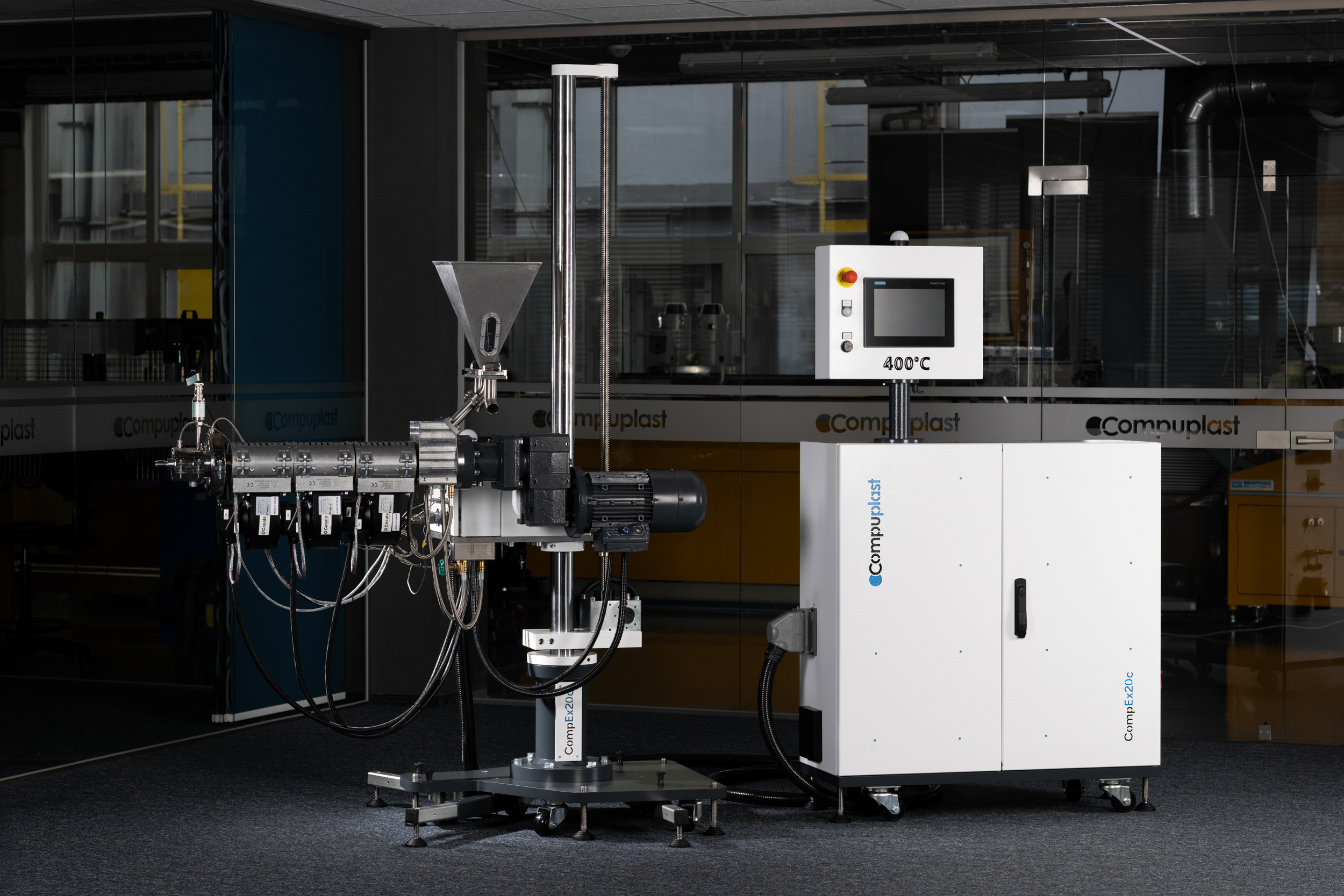

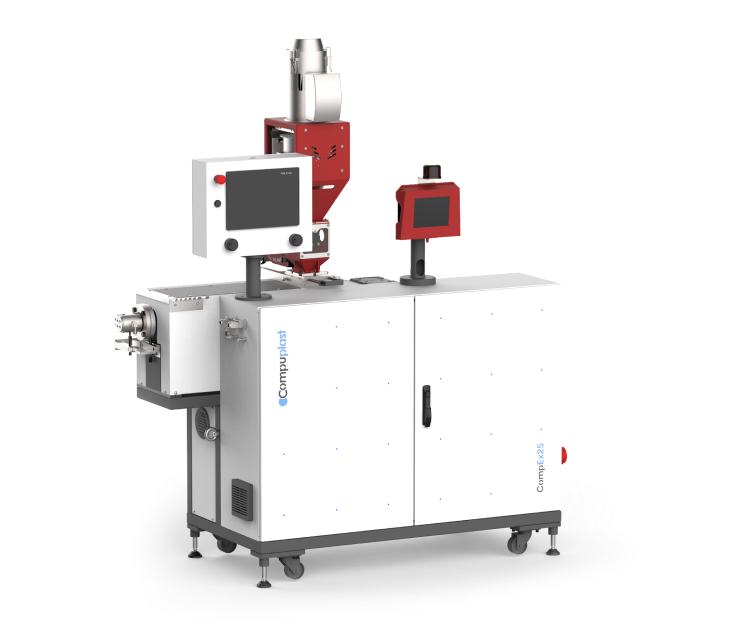

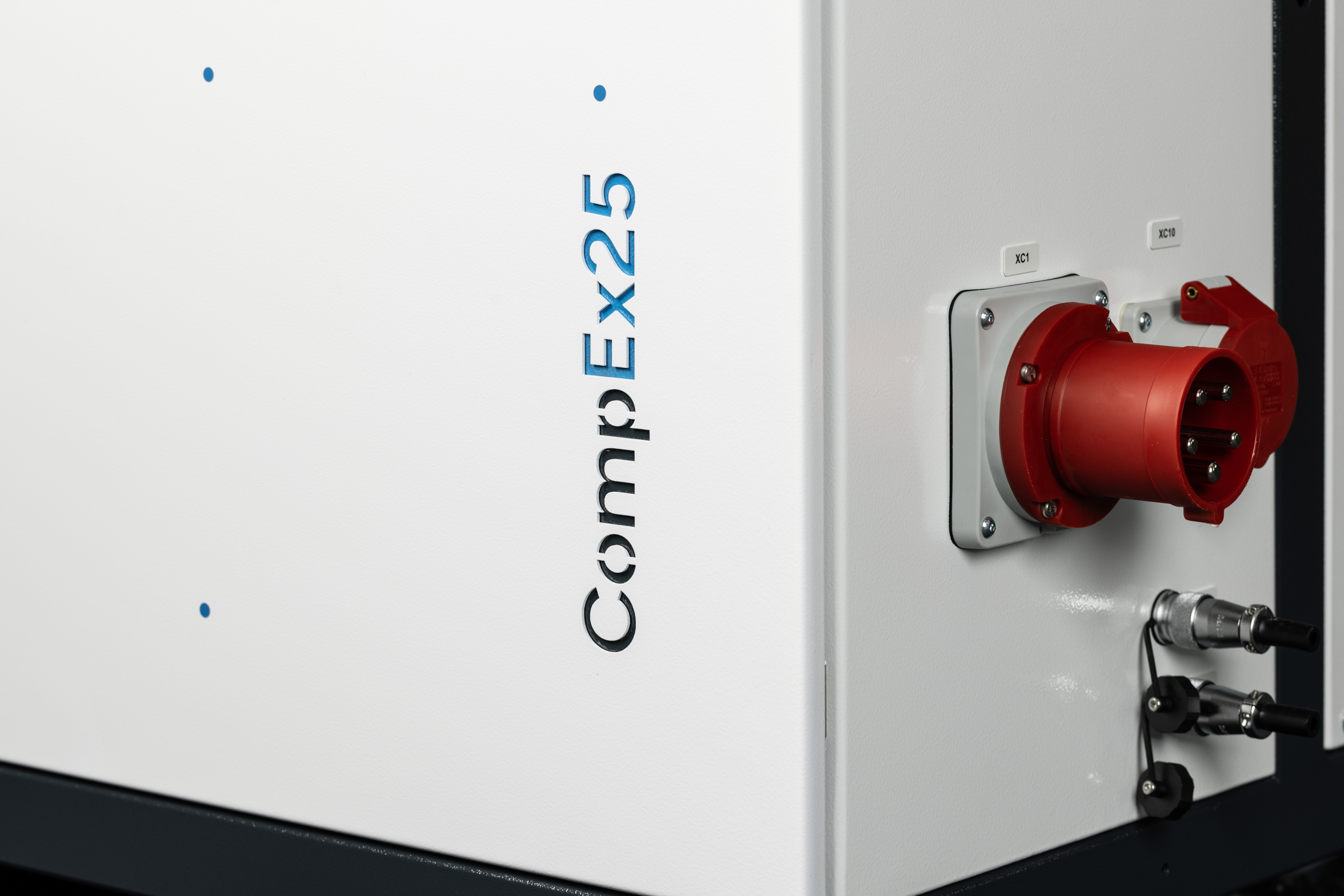

CompEx25

Jednošnekový extruder CompEx25 přináší spolehlivé a flexibilní řešení pro kontinuální výrobu 3D filamentů, trubiček nebo malých profilů. Každé zařízení je navrženo pro maximální stabilitu procesu a přesnost, přizpůsobitelné specifickým potřebám daného provozu a připravené na snadnou integraci k ostatním zařízením vytlačovací linky Compuplast.

Learn more
80 m/min
400 °C

Extrusion line

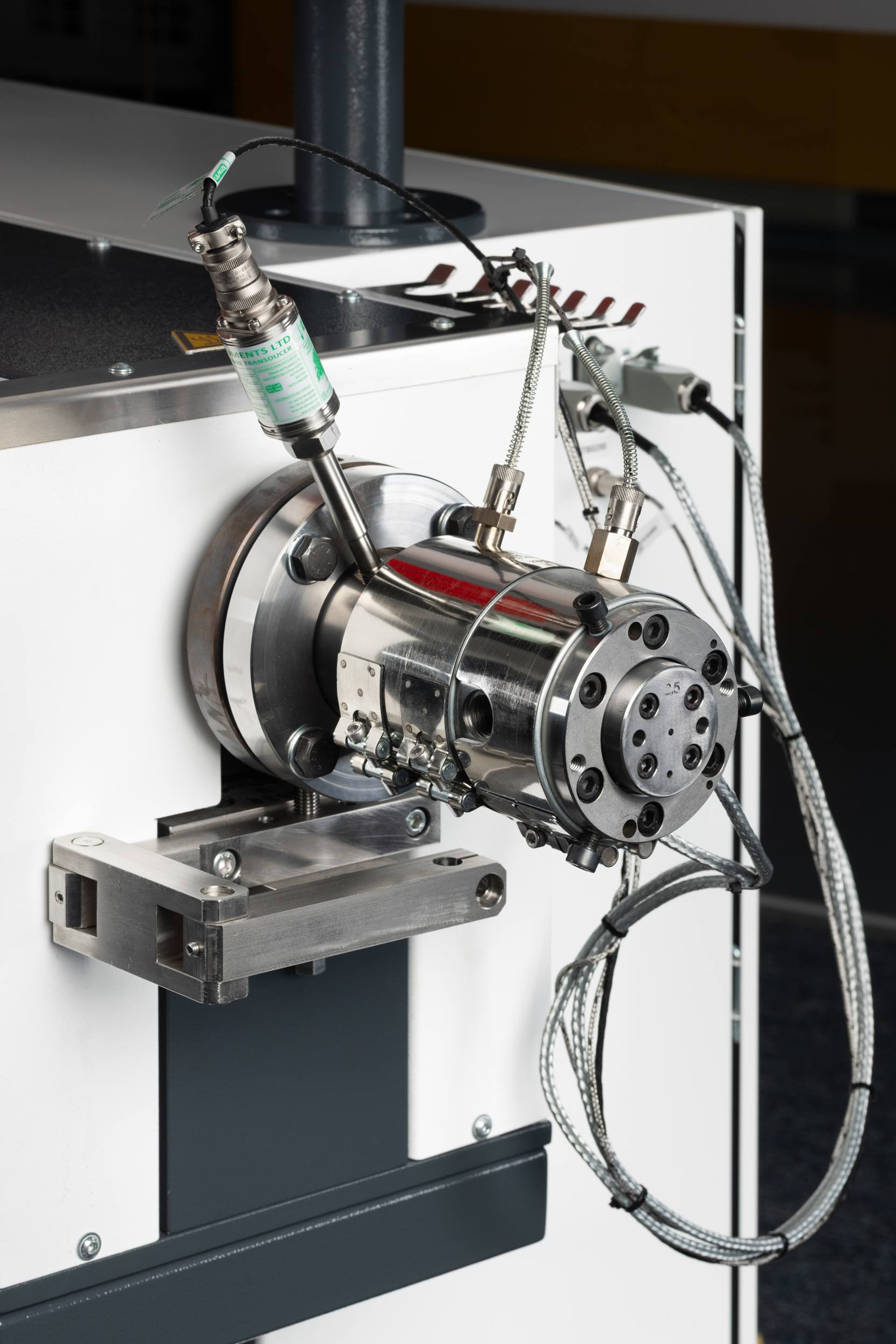

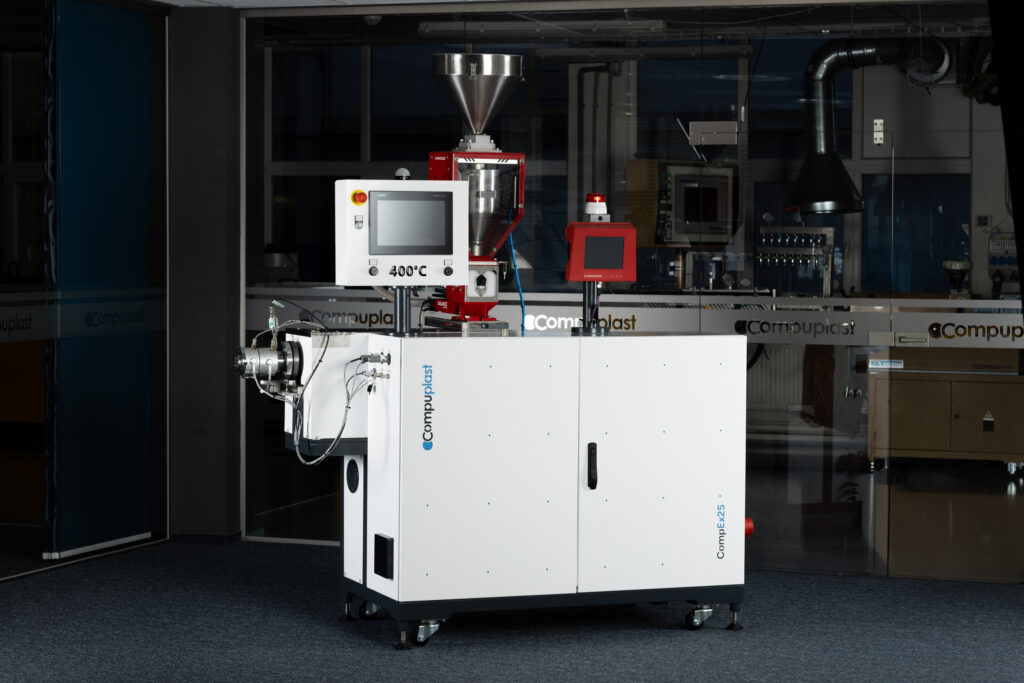

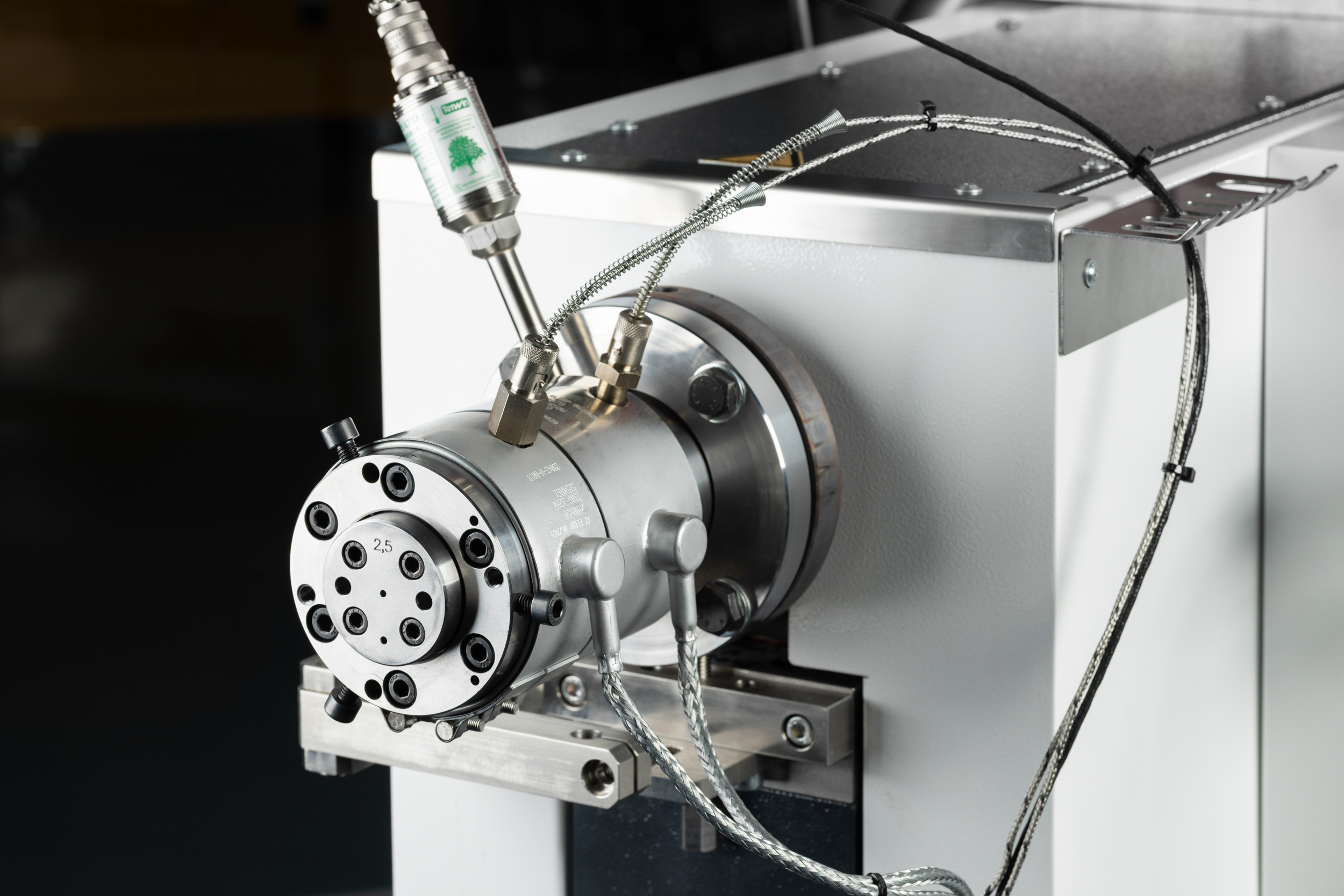

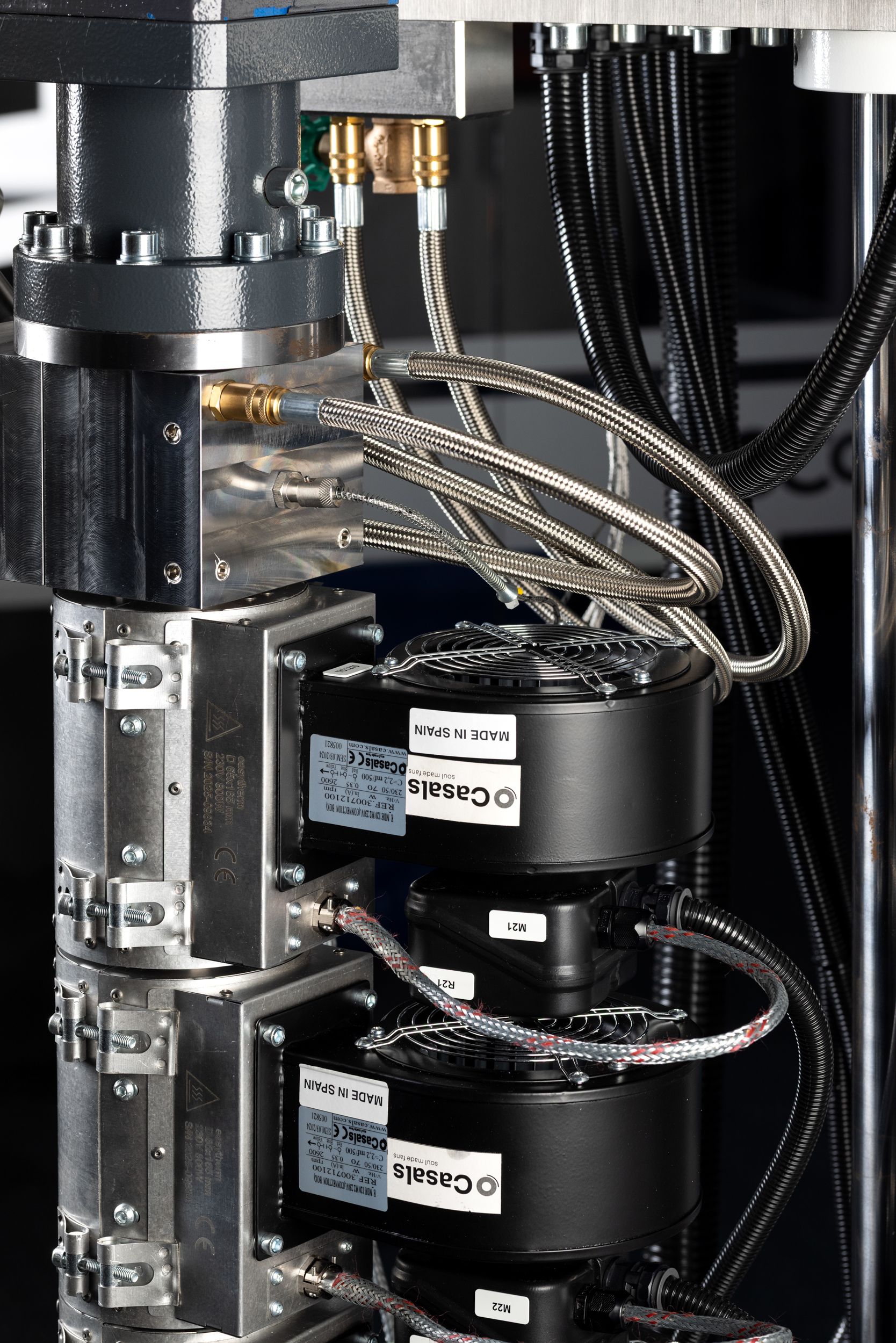

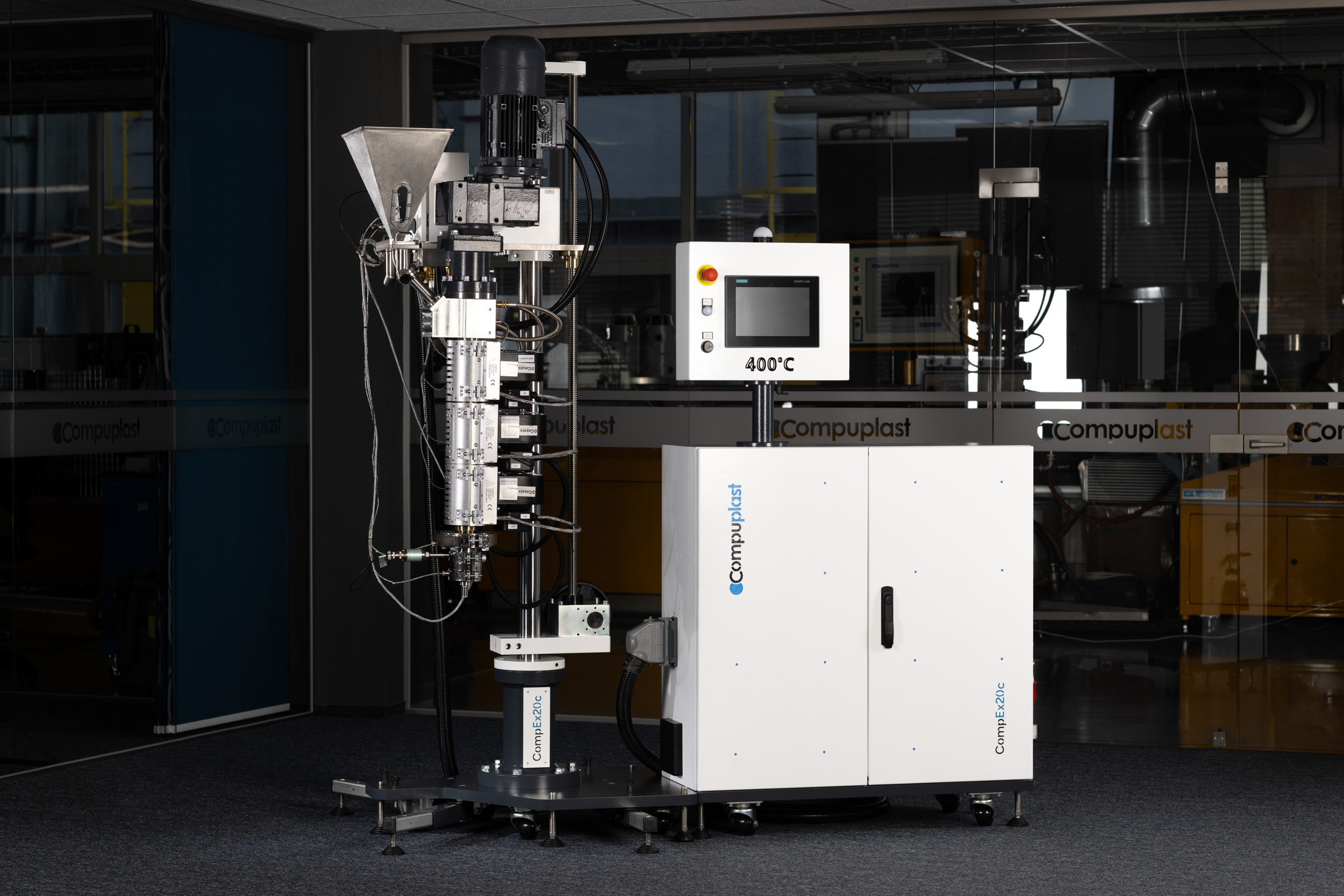

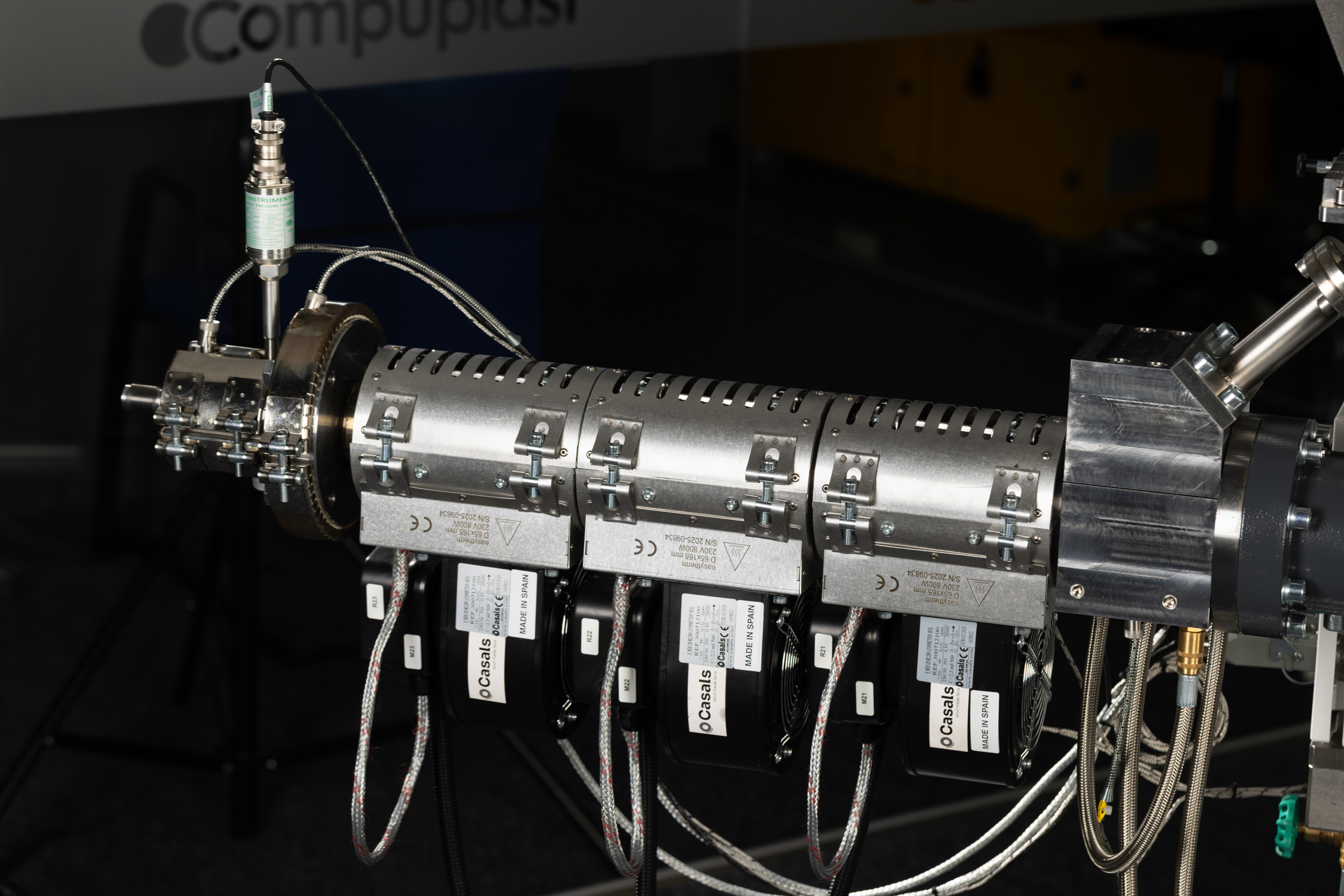

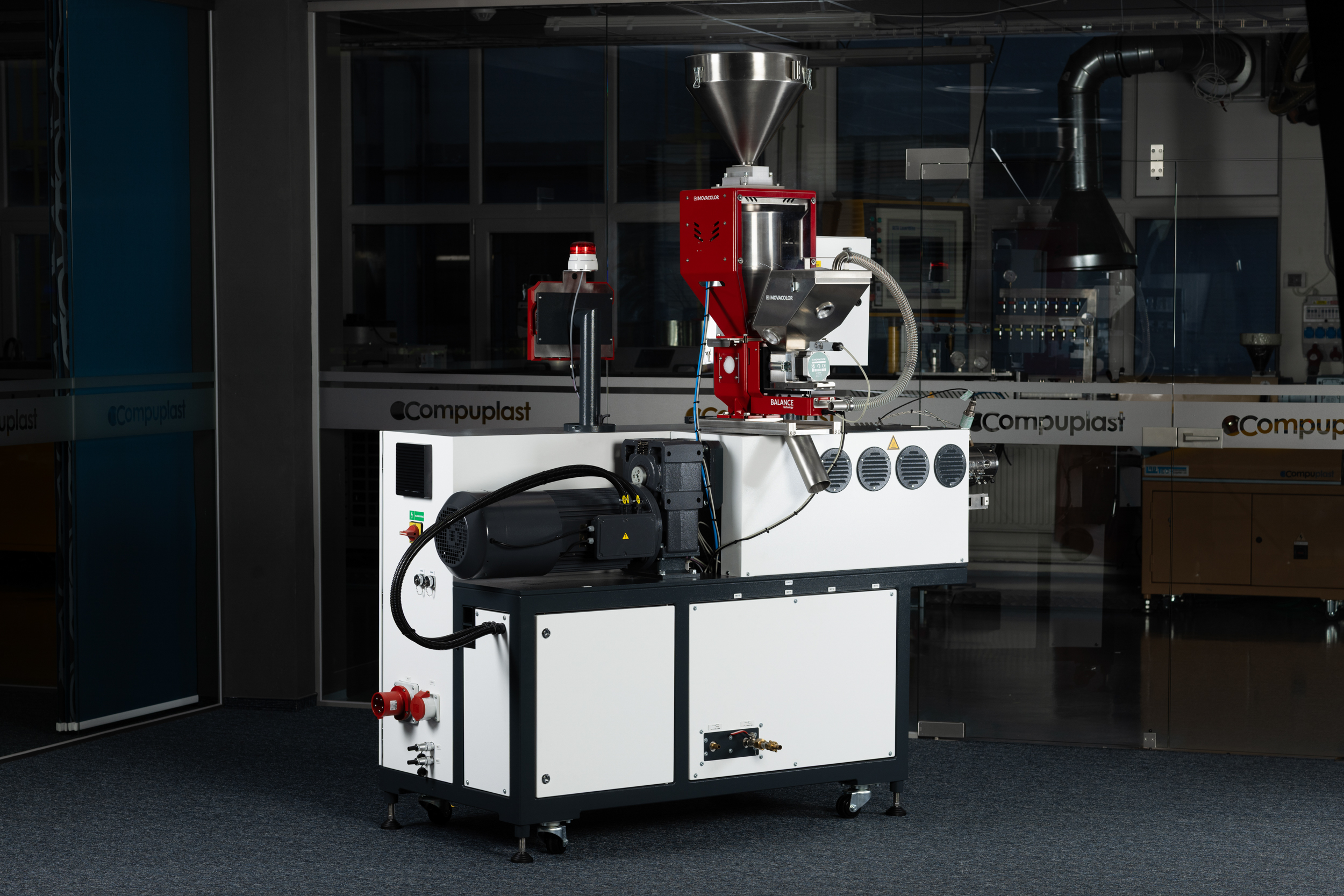

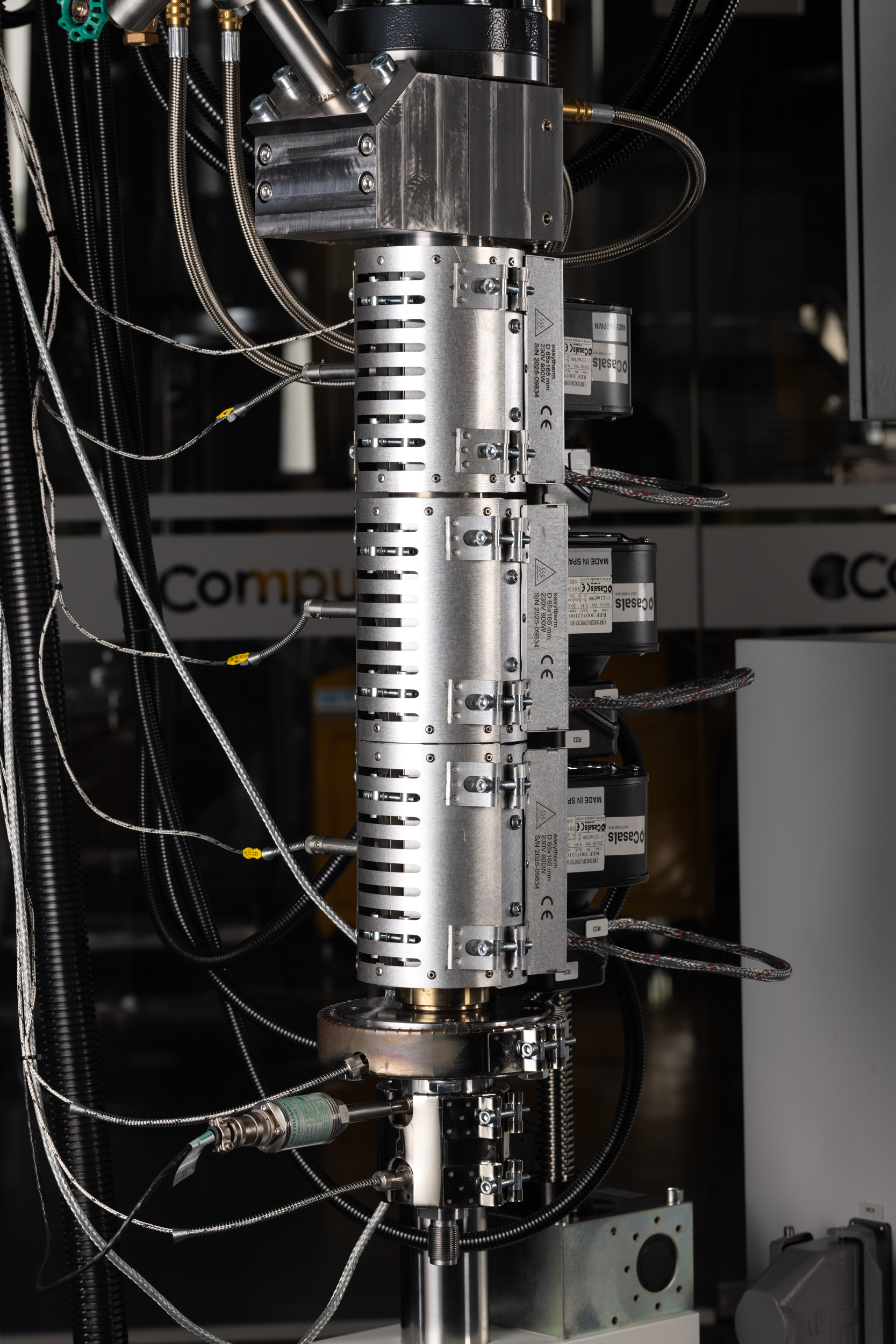

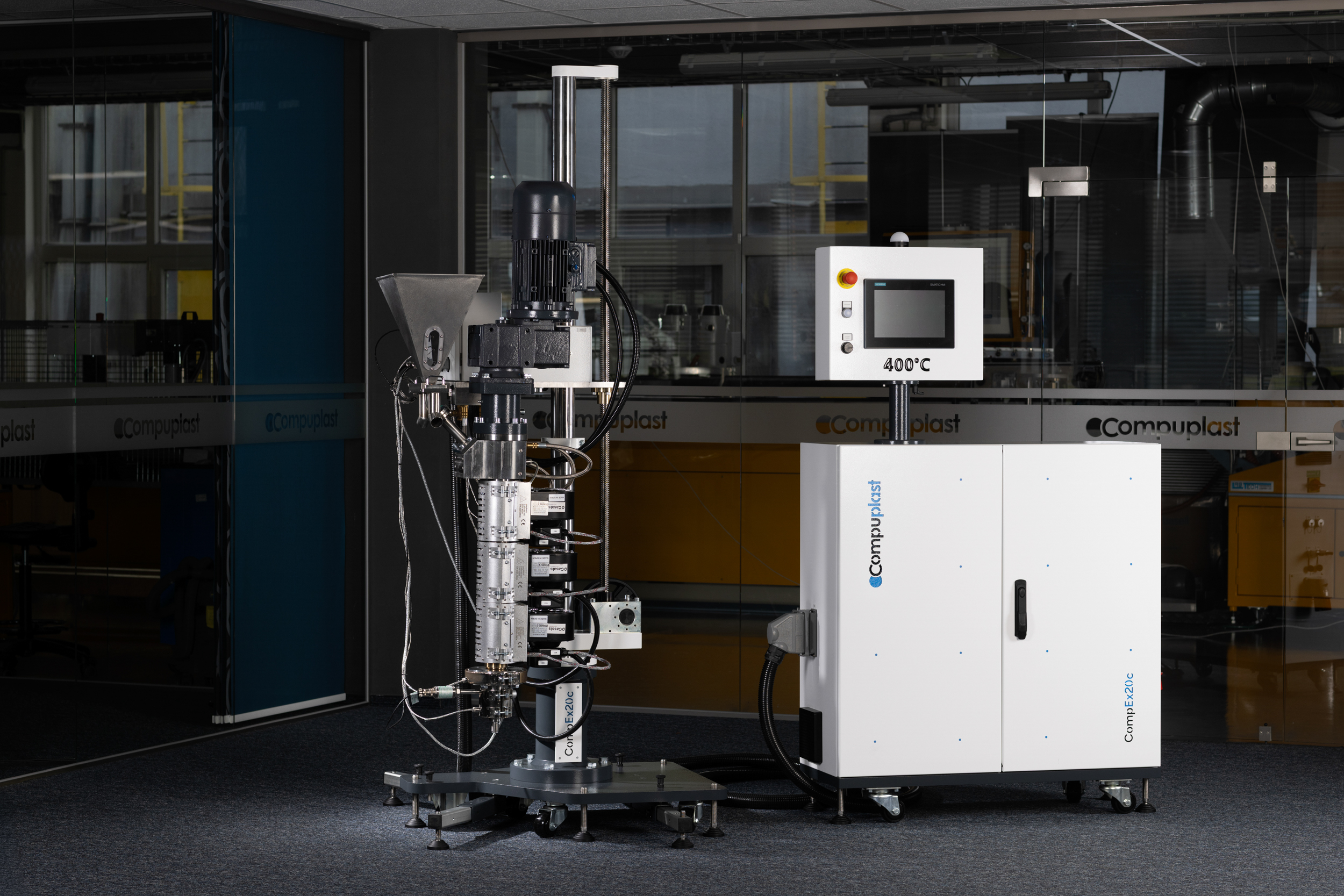

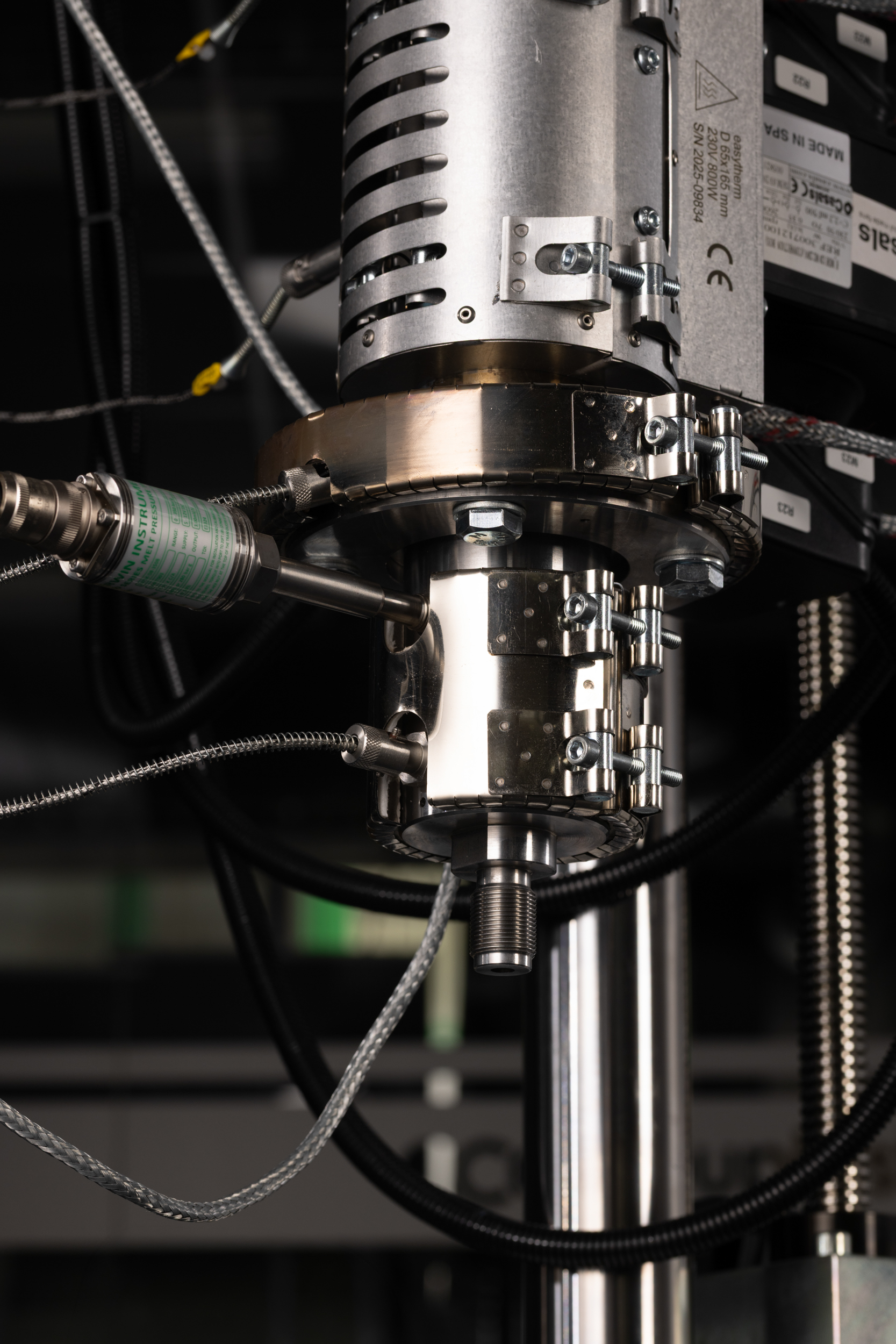

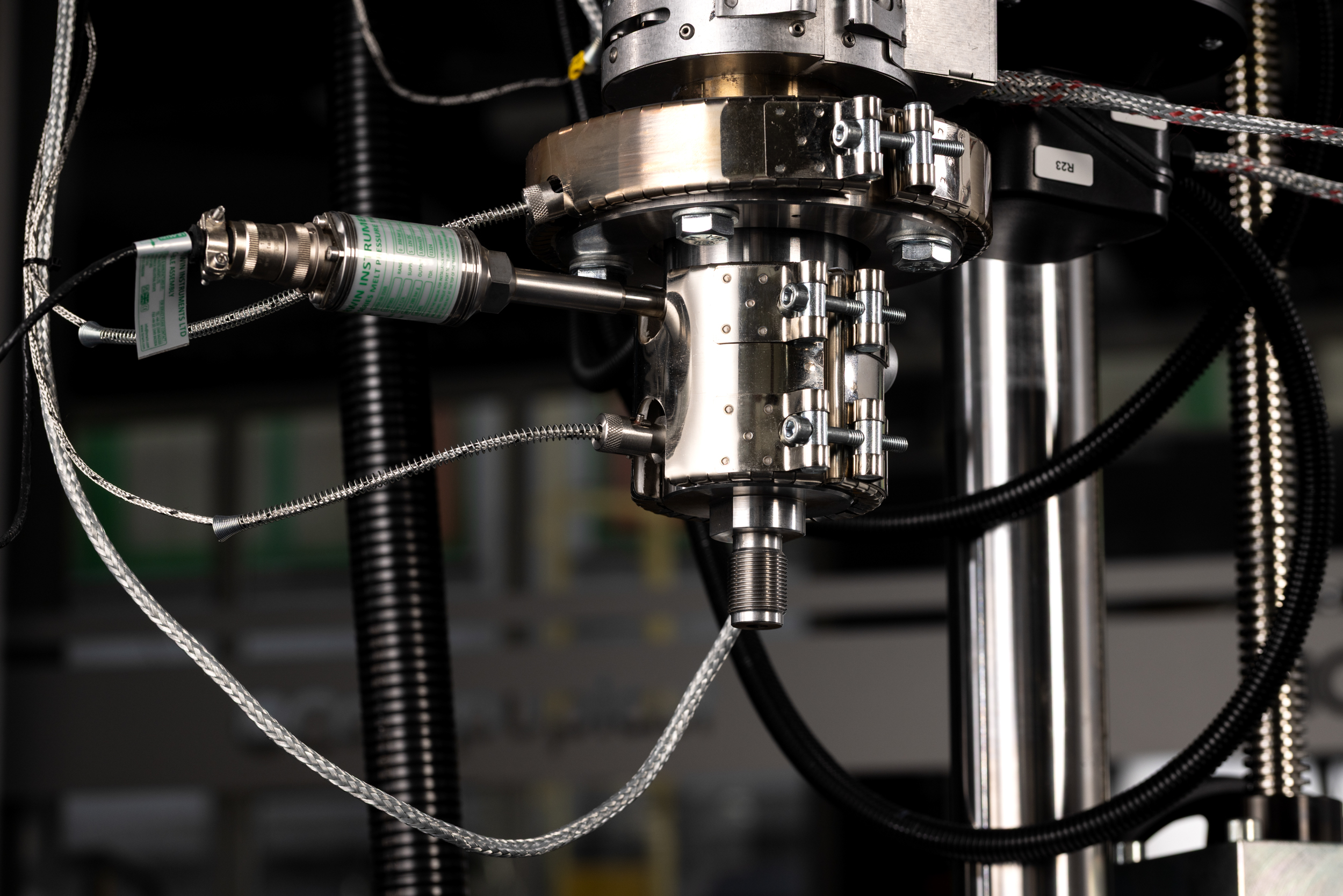

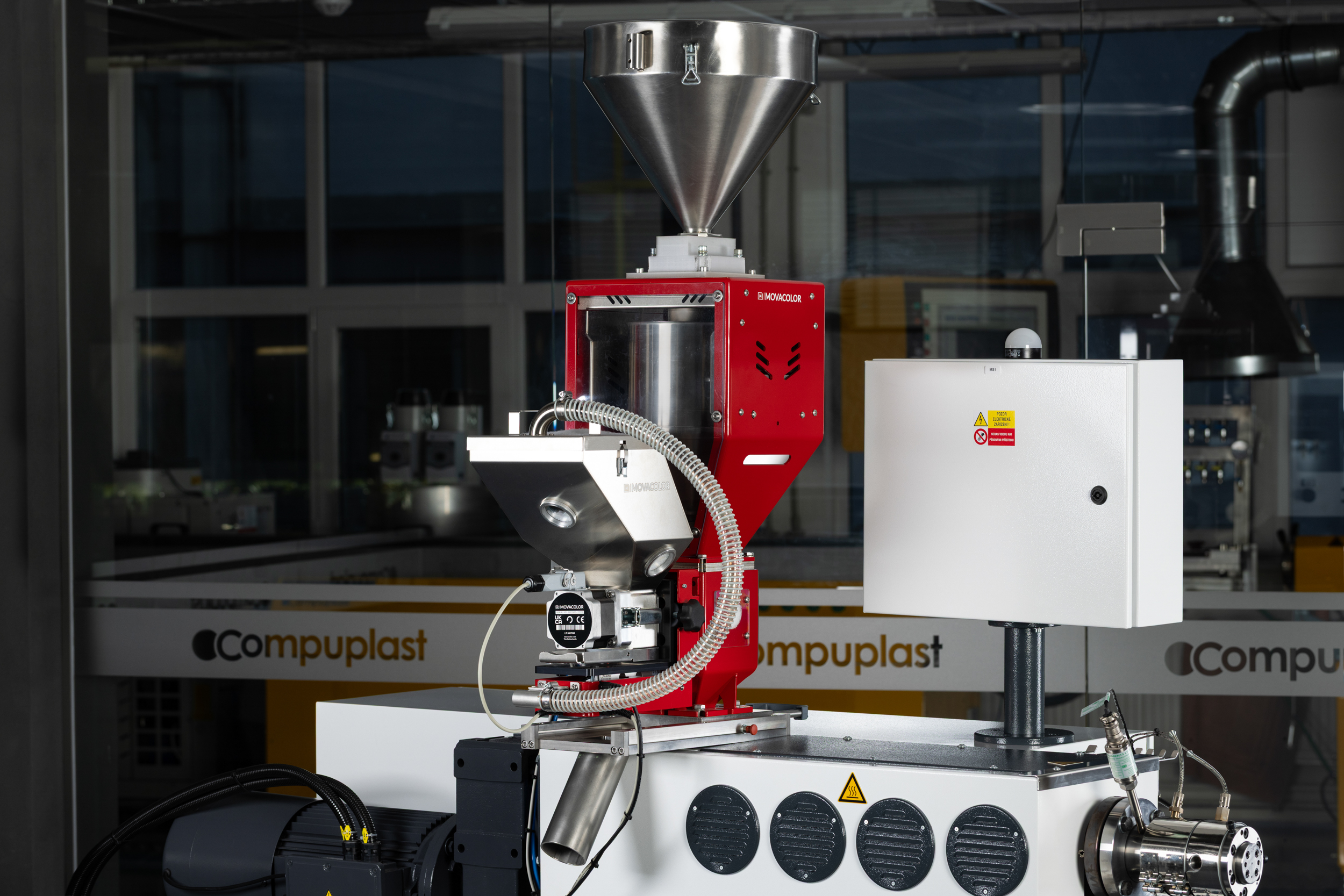

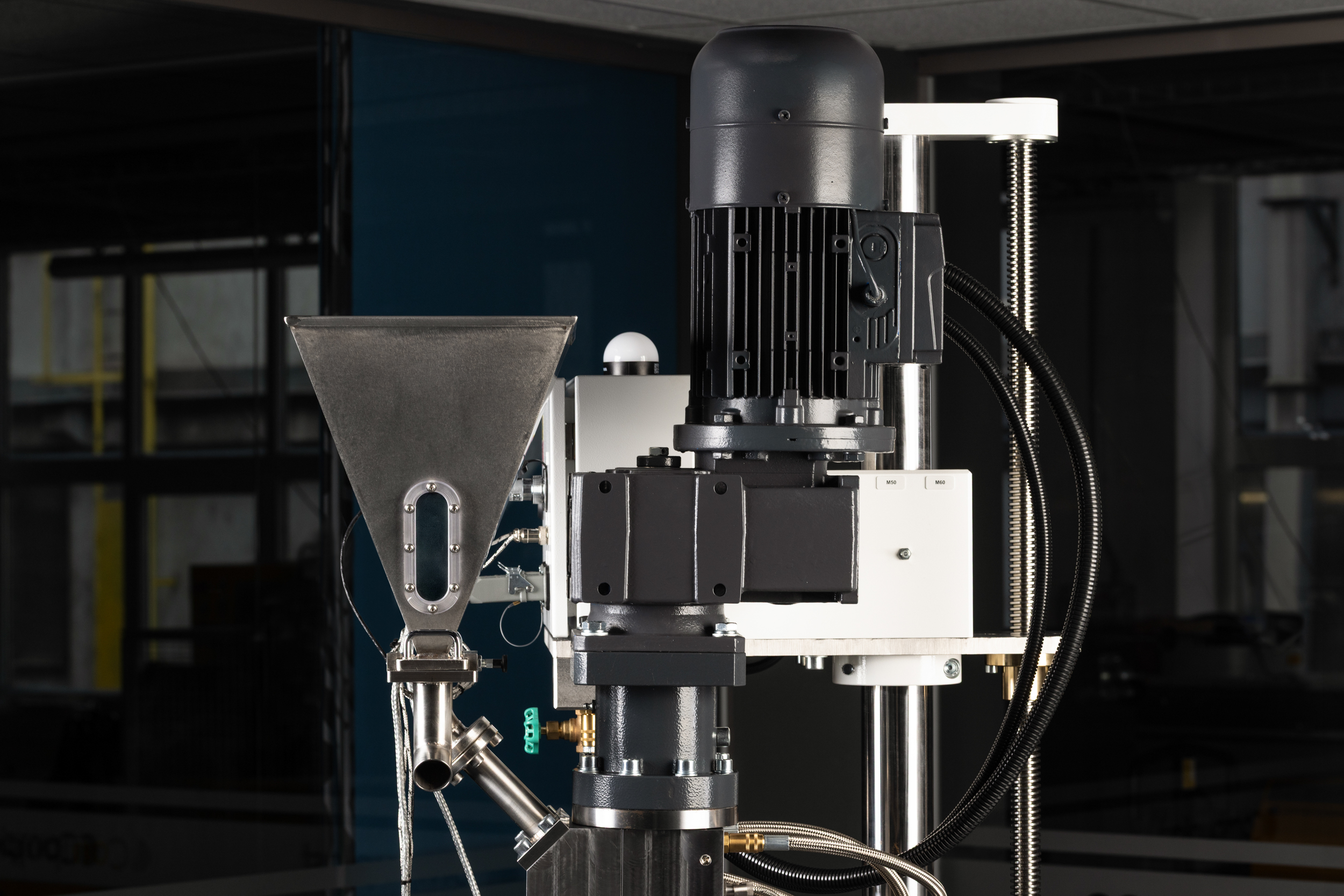

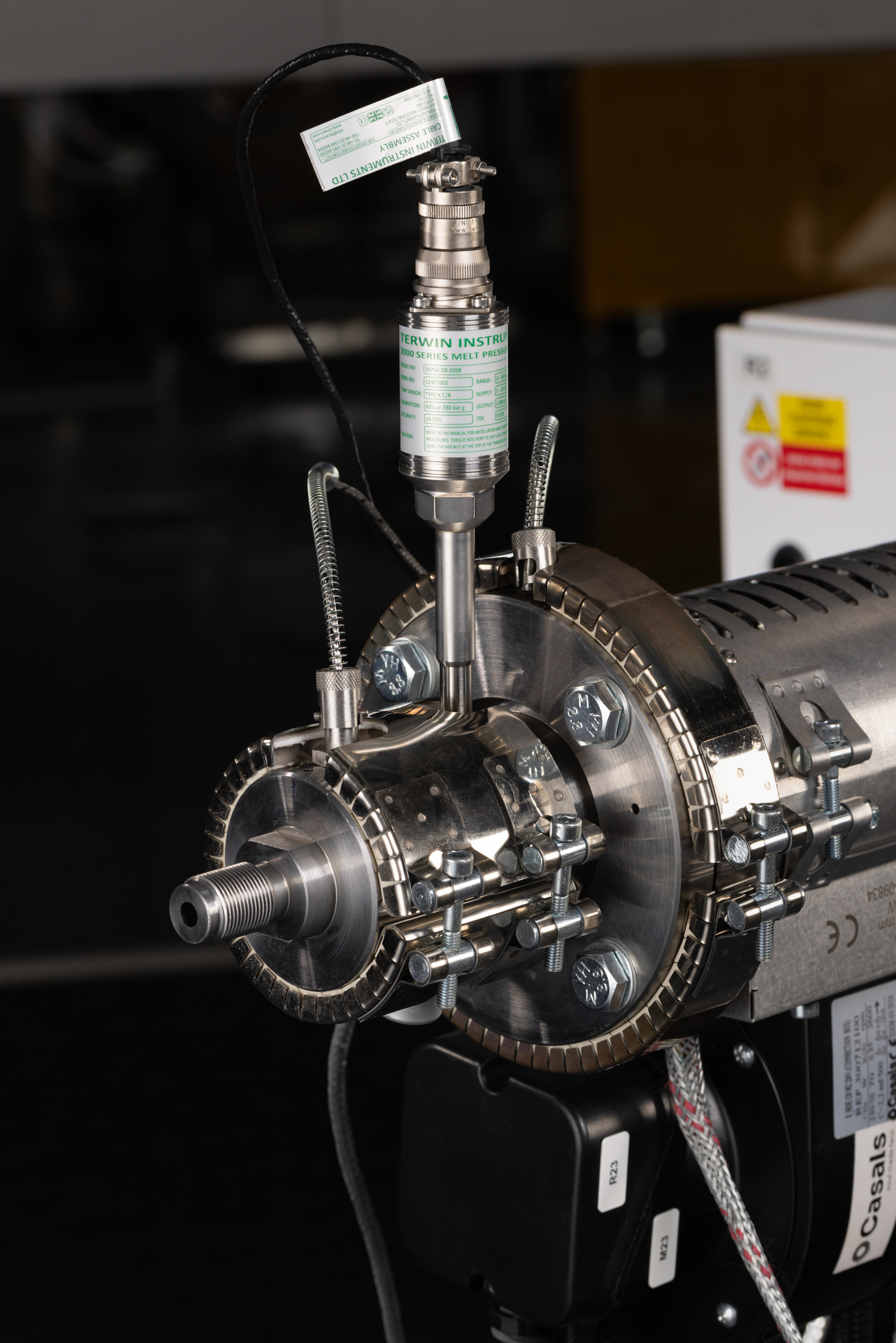

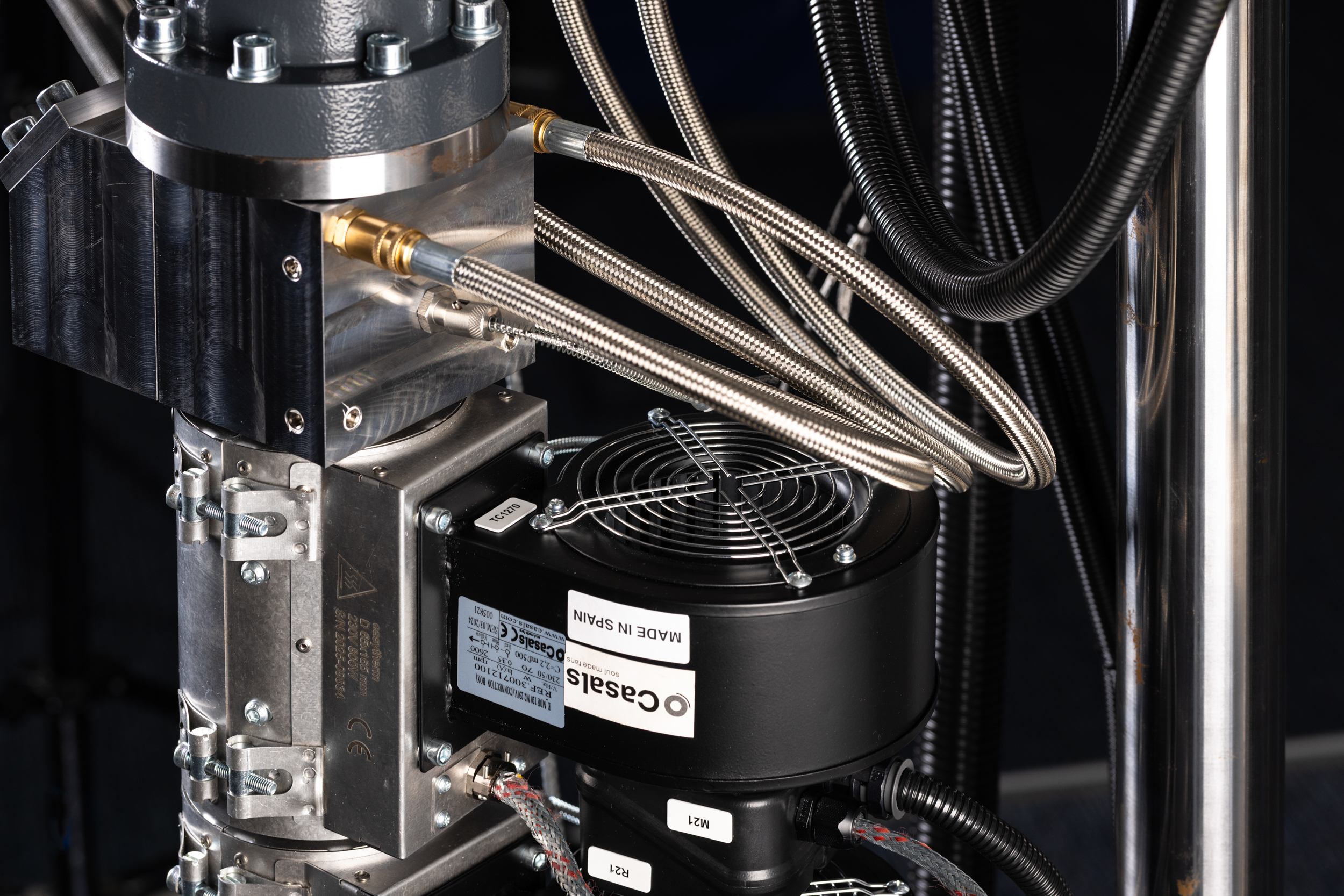

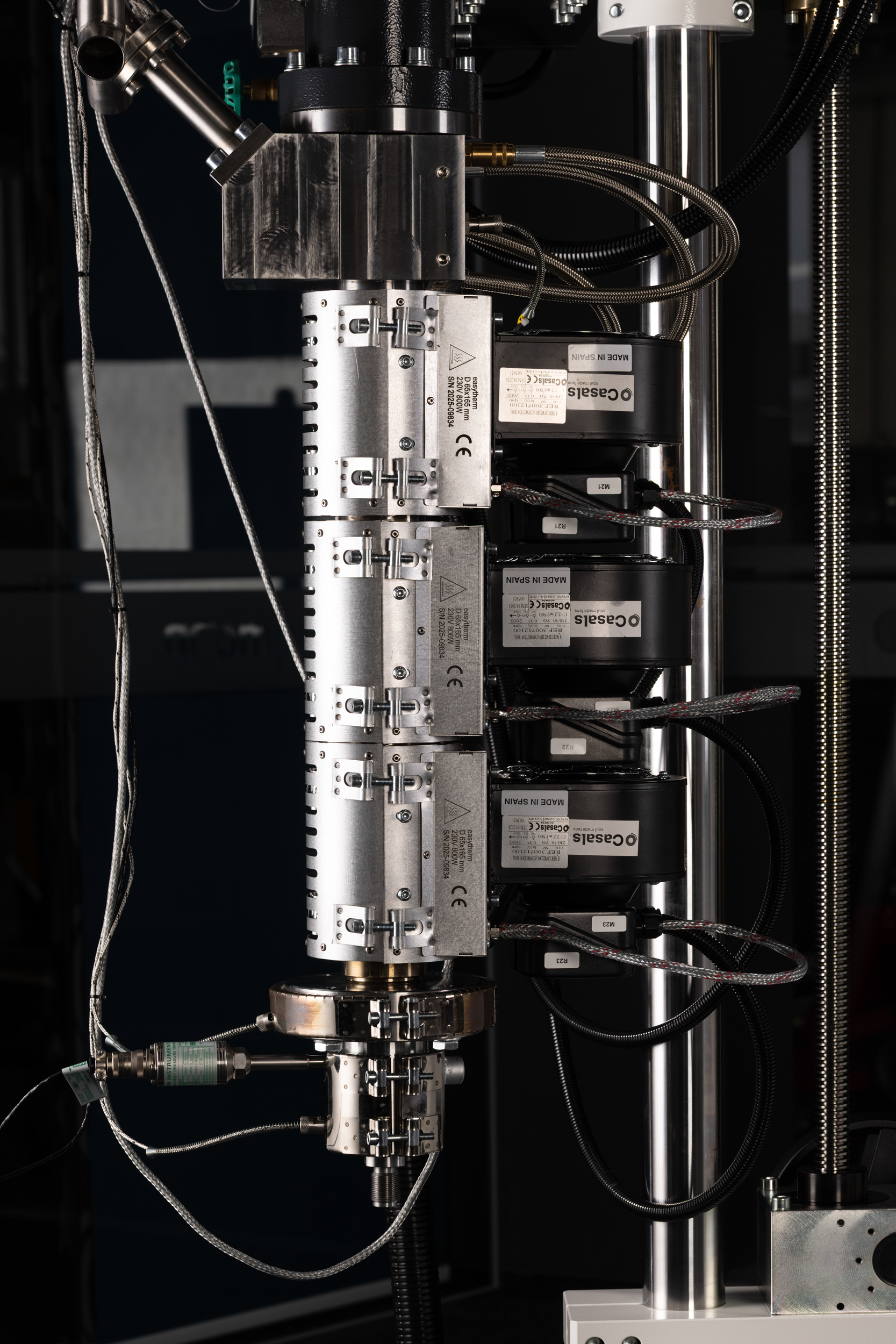

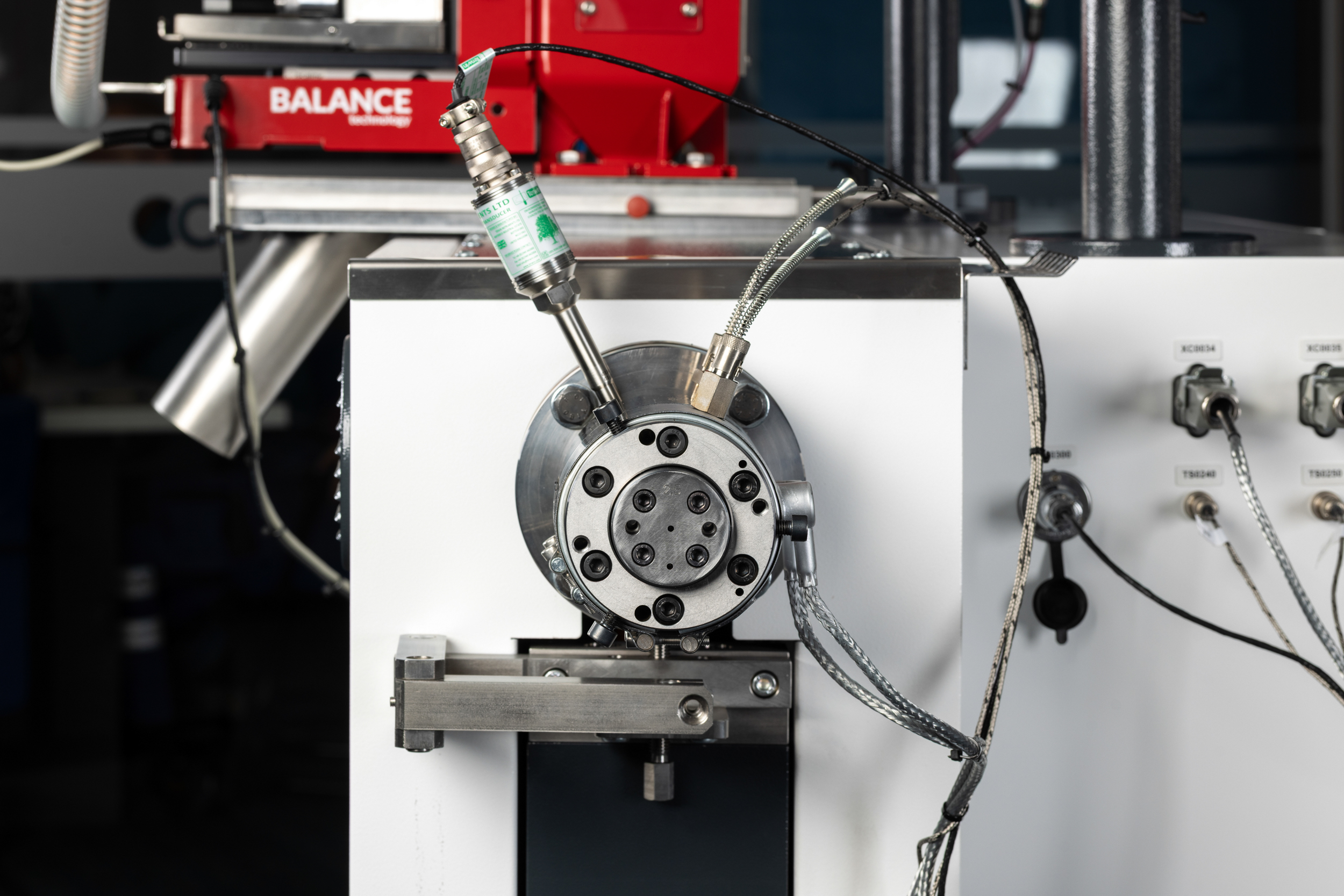

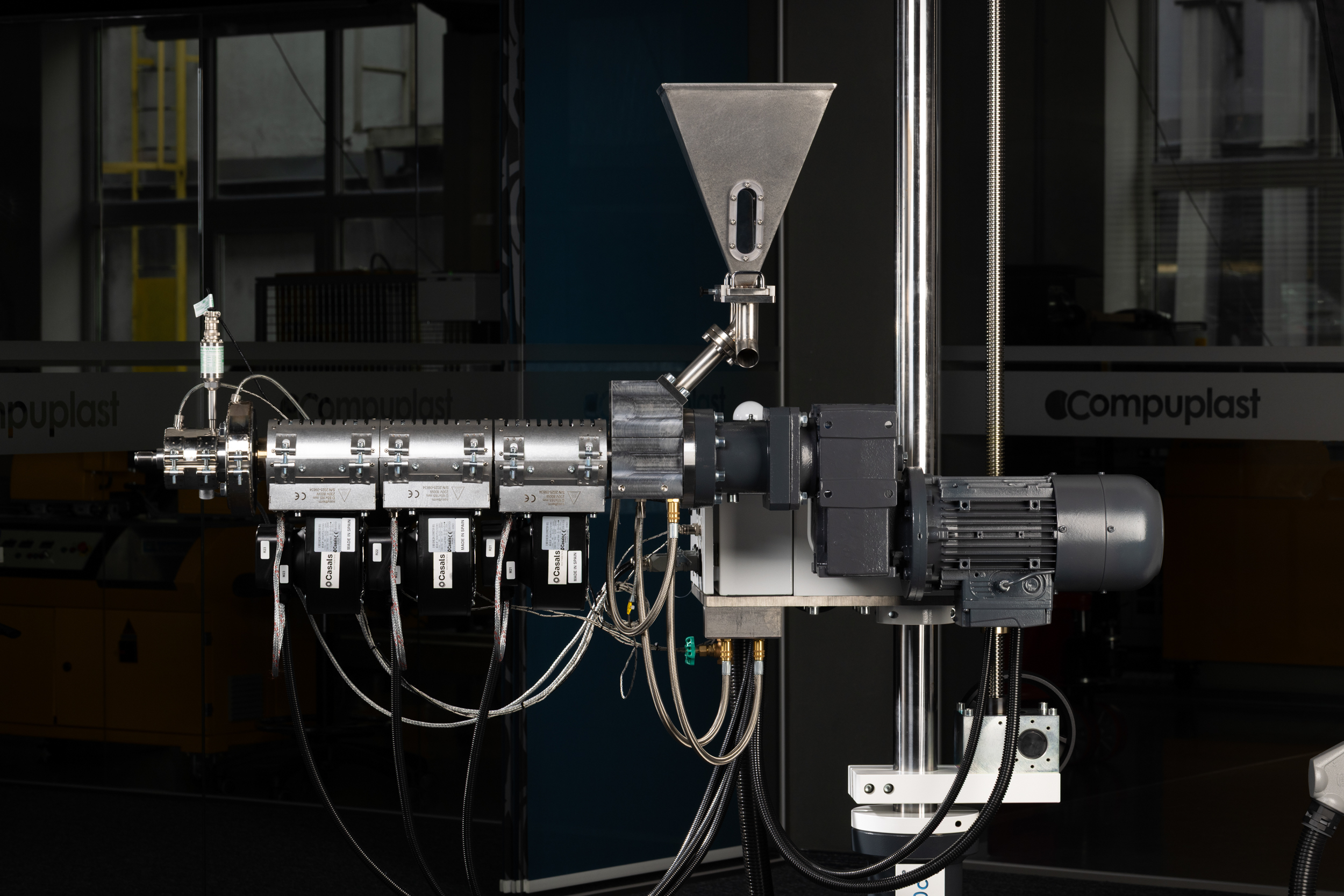

Extruder
  • Průměr šneku: 25 mm
  • Délka šneku: 30 L/D
  • Max. teplota: 300 °C (opce 400 °C)
  • Max. otáčky: 200 1/min

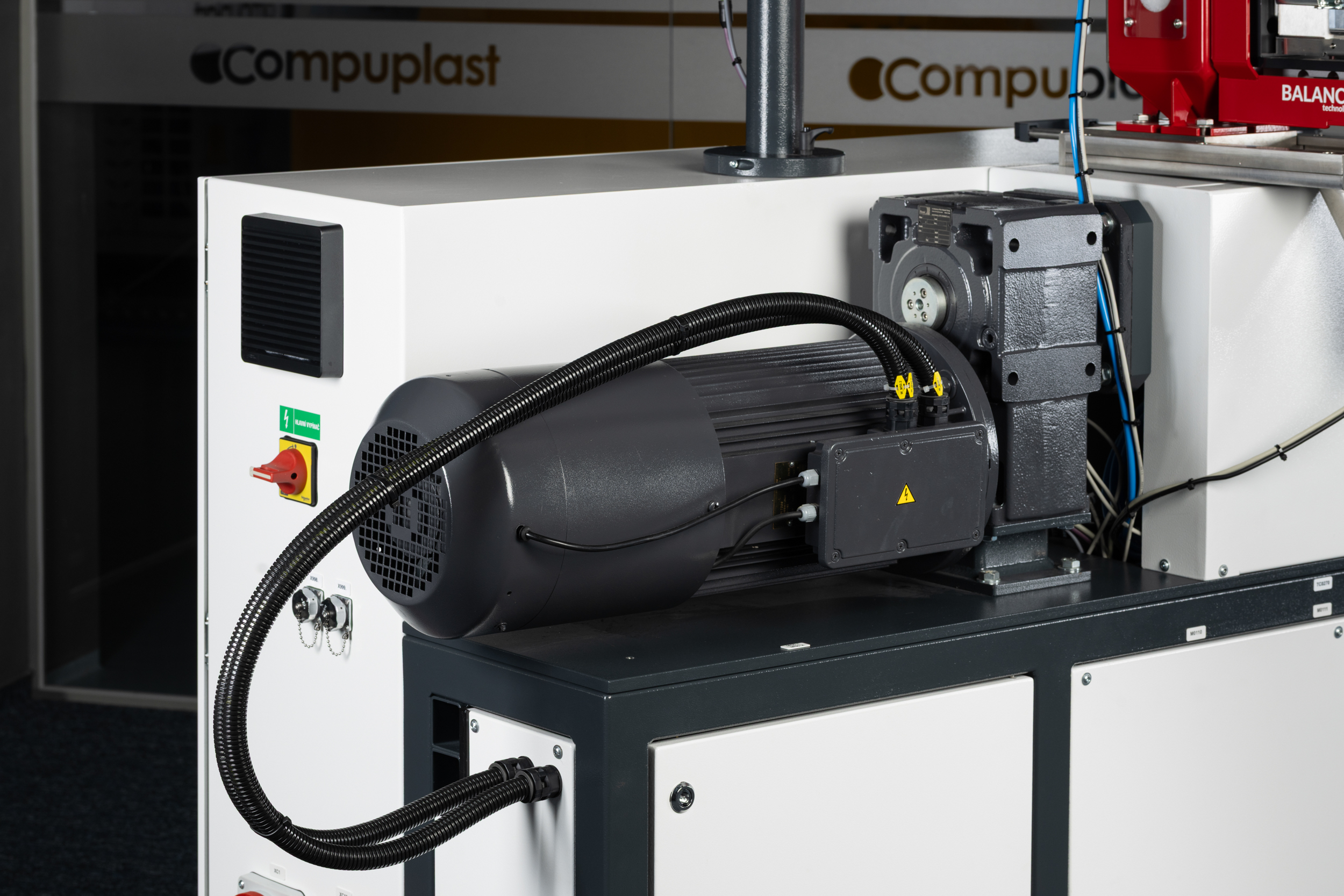

  • Výkon motoru: 5,5 kW
  • Regulované zóny: 4x
  • Informativní zóny: 1x pod násypkou

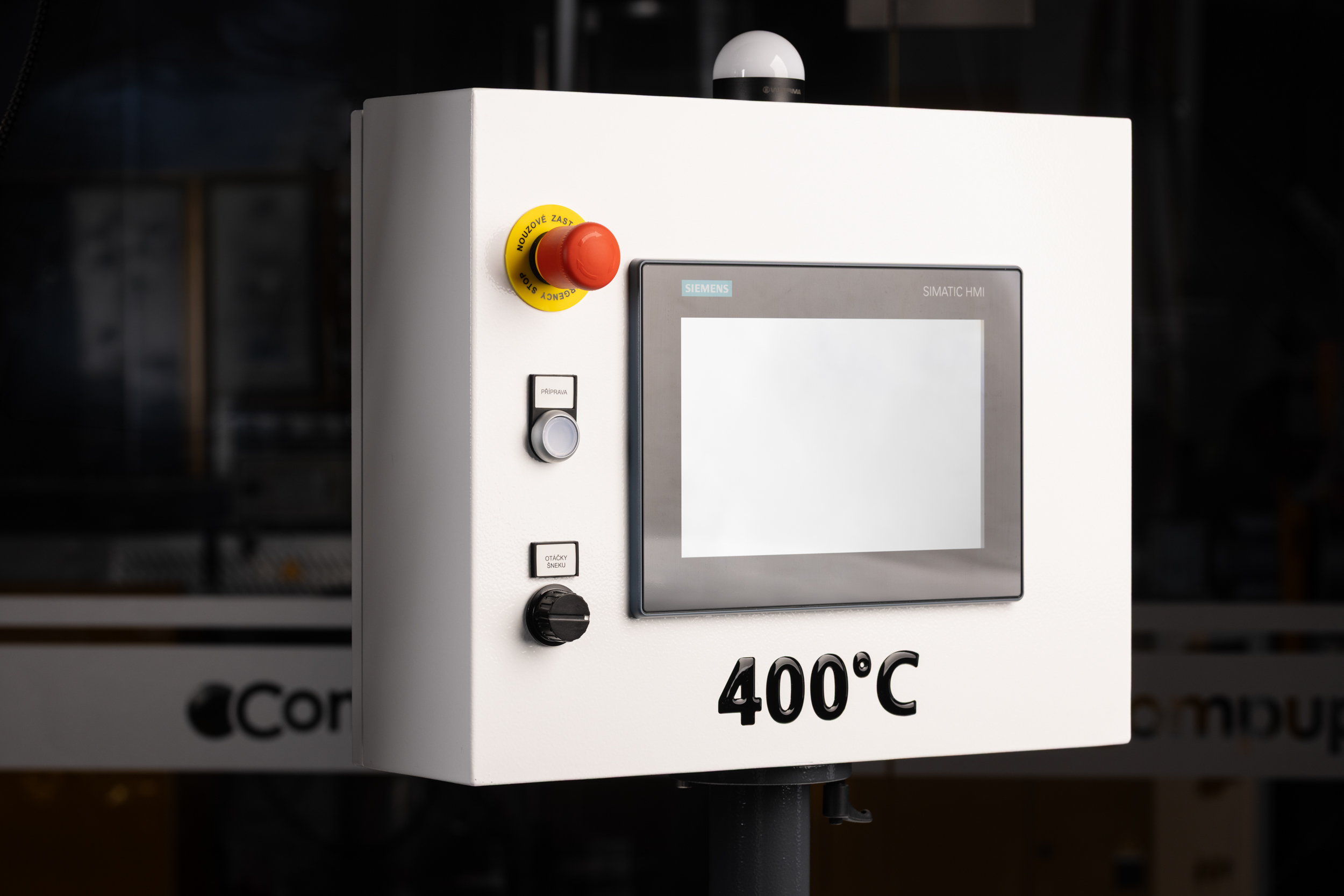

  • PLC + 12“ HMI
  • Ukládání receptur
  • Vzdálený přístup
  • Volba šneku dle materiálu z receptury
  • Max. kroutící moment i při max. otáčkách
  • Dvouokruhová bezpečnost
  • Možnost koextruze

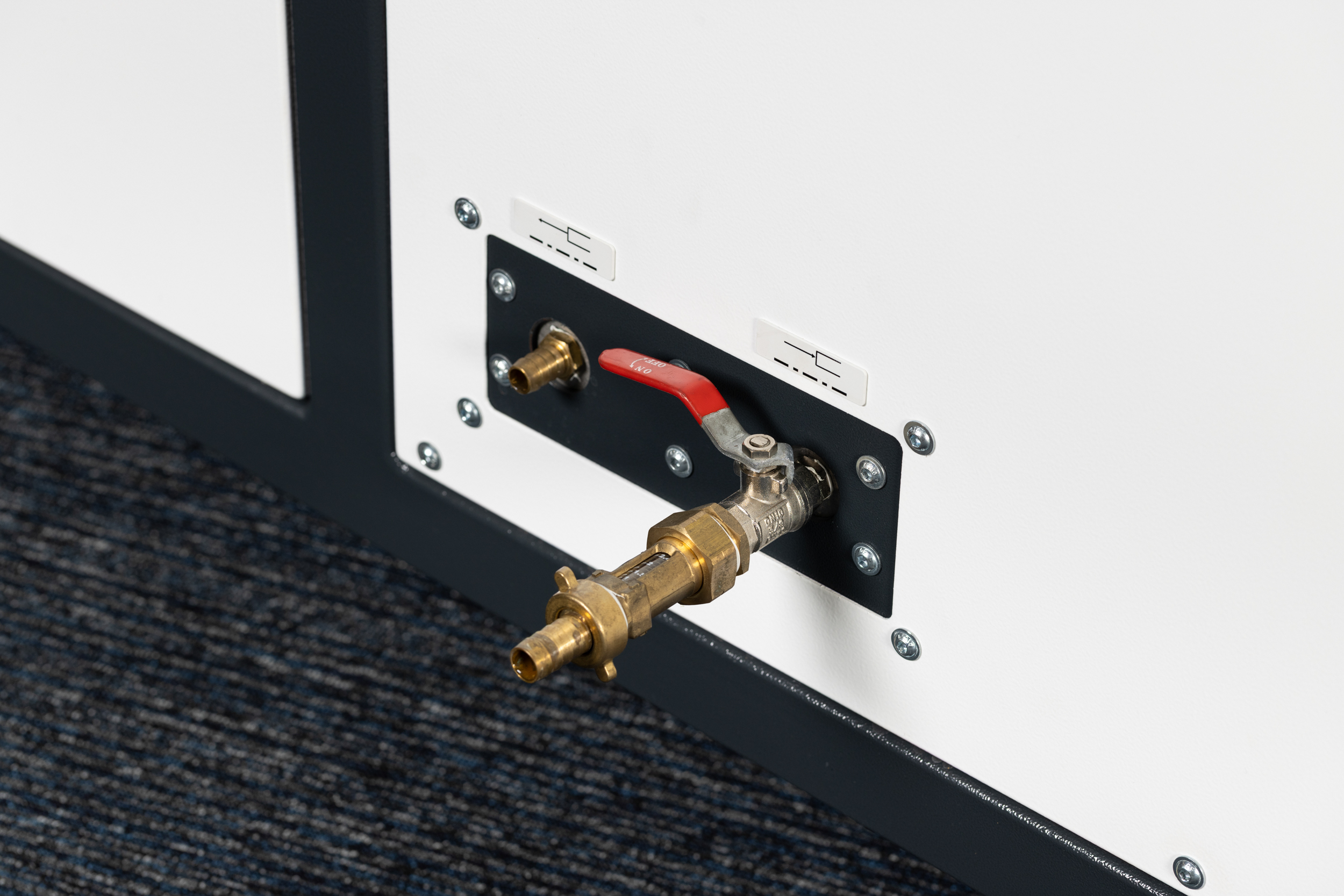

Chladící vana
  • Délka vany: 4 m
  • Pozice: 3 osy nastavitelně
  • Max. teplota vody: 85°C
  • Sekční předvanička
  • Účinné ofukování struny na konci vany
  • PLC + 7“ HMI
  • Ukládání receptur
  • Vzdálený přístup

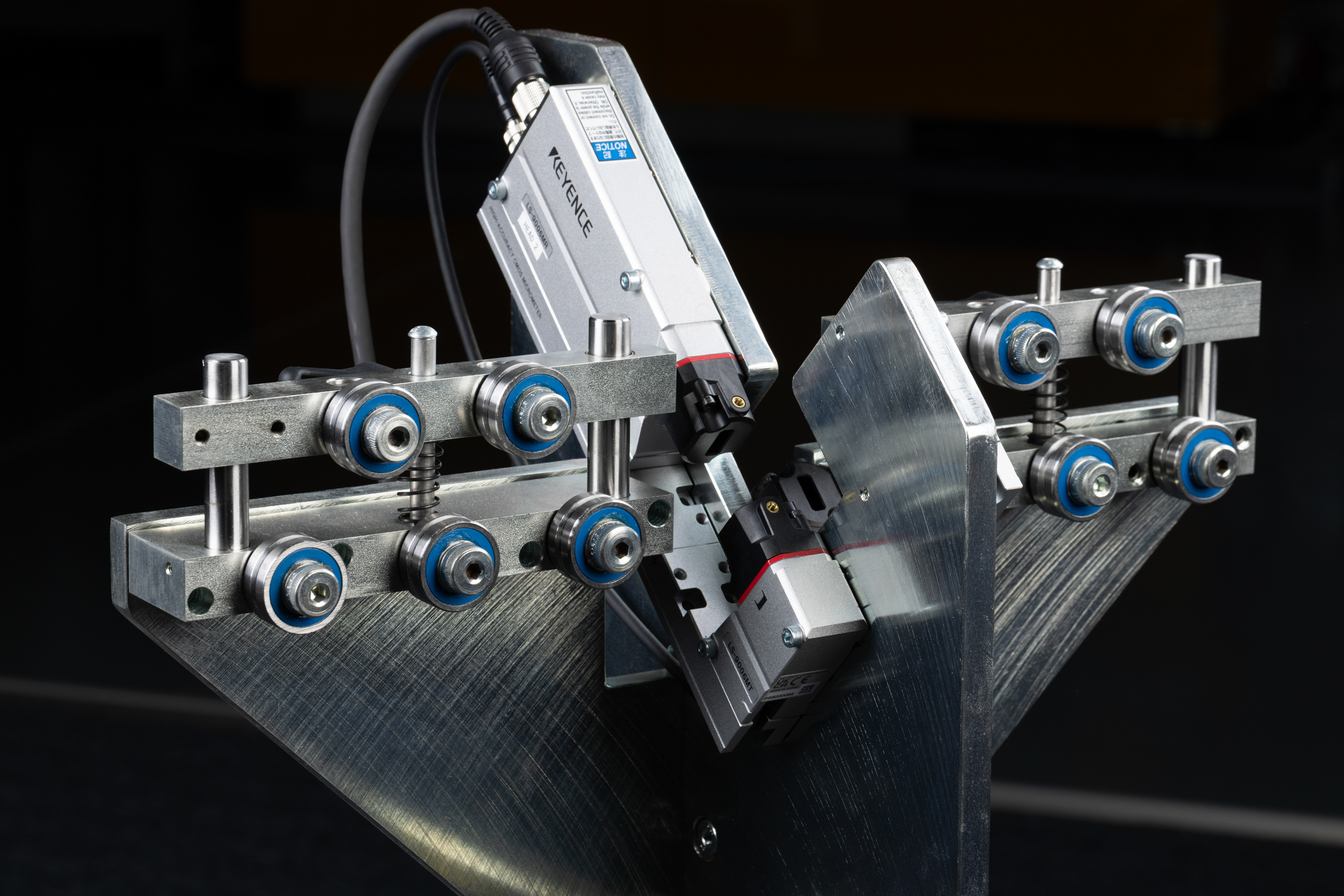

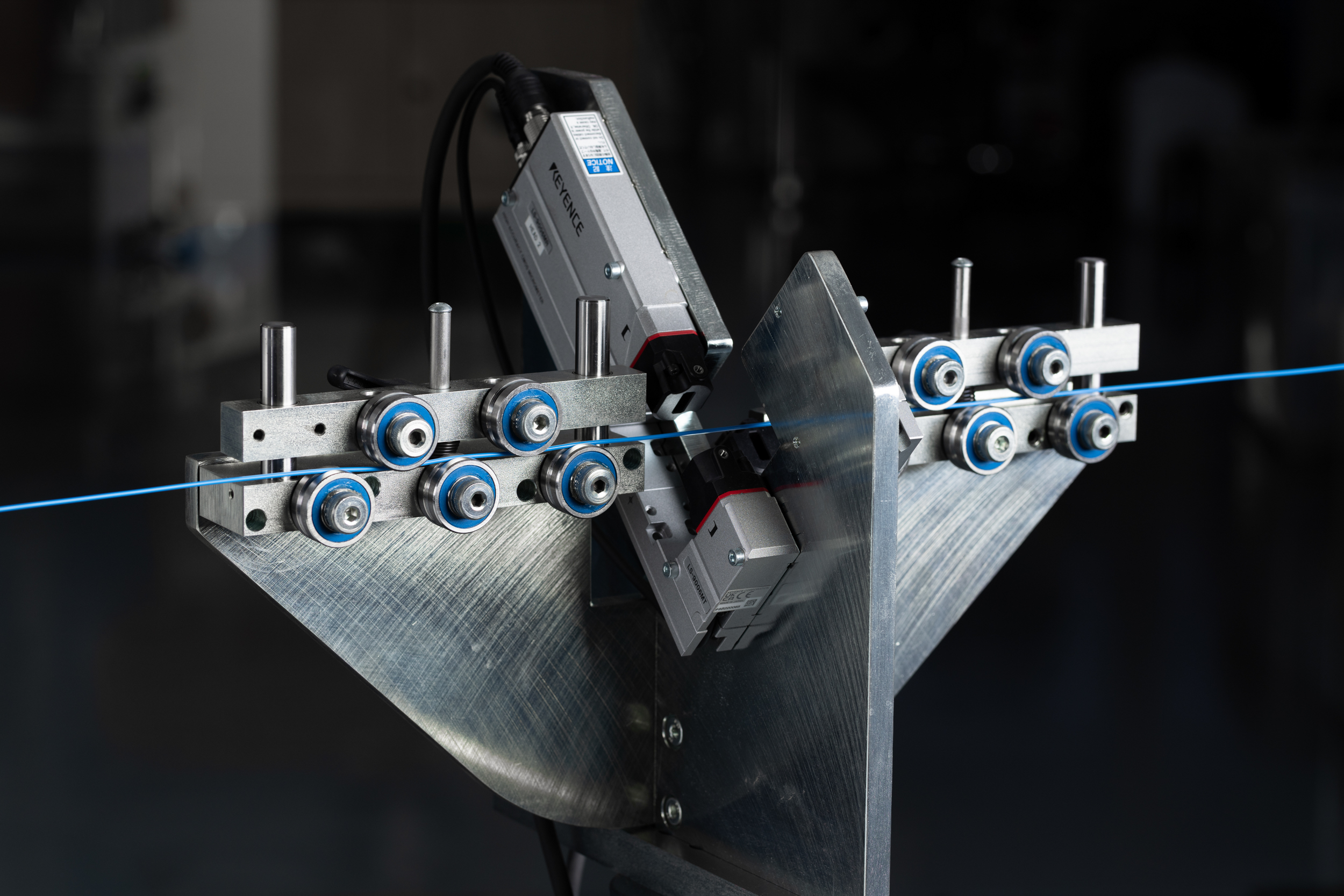

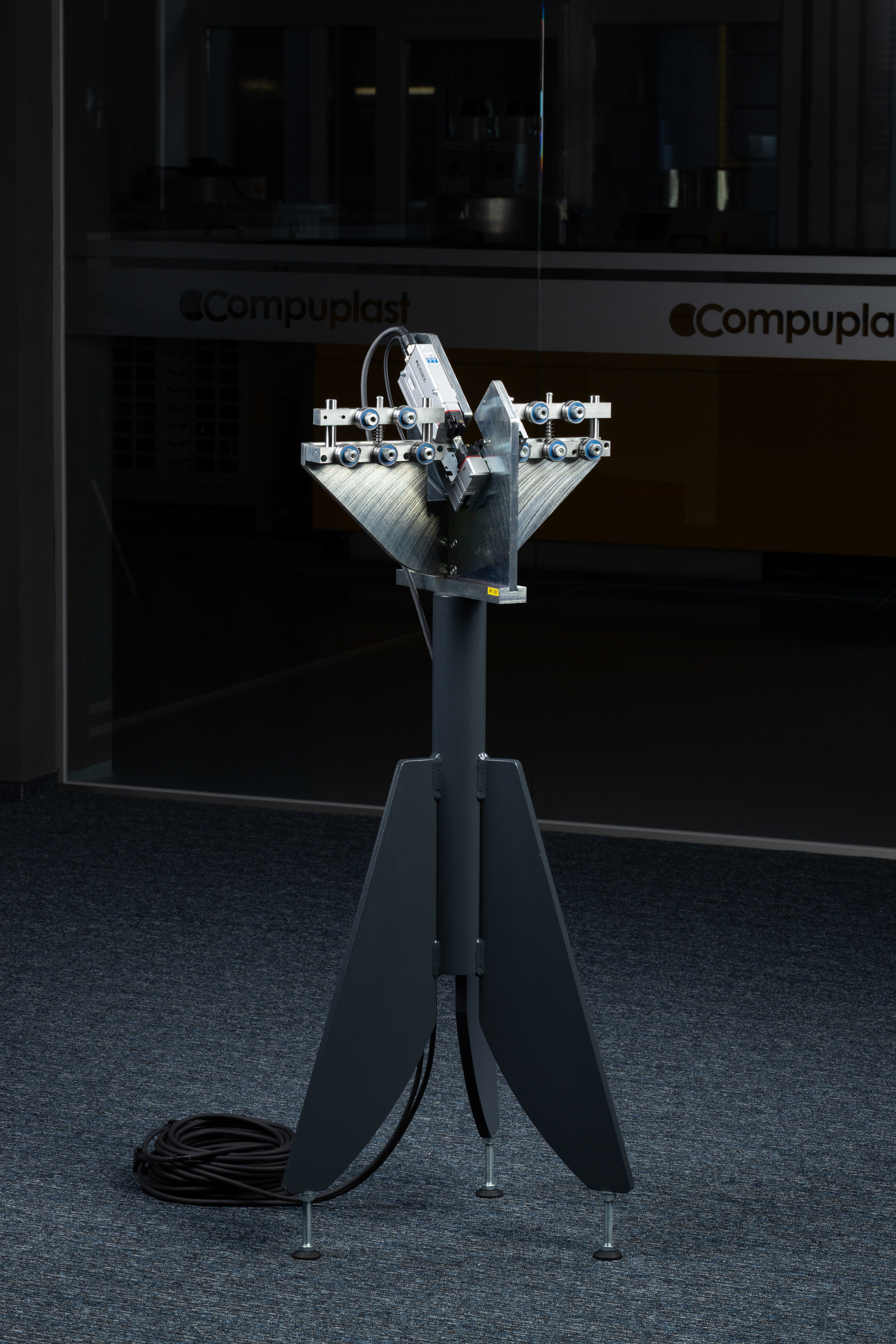

Měření
  • Osy měření: 2 (opce 3)
  • Frekvencí měření: až 32 kHz
  • Měření barevnosti: (opce)
  • Samostatný pevný rám
  • Synchronizace s odtahem

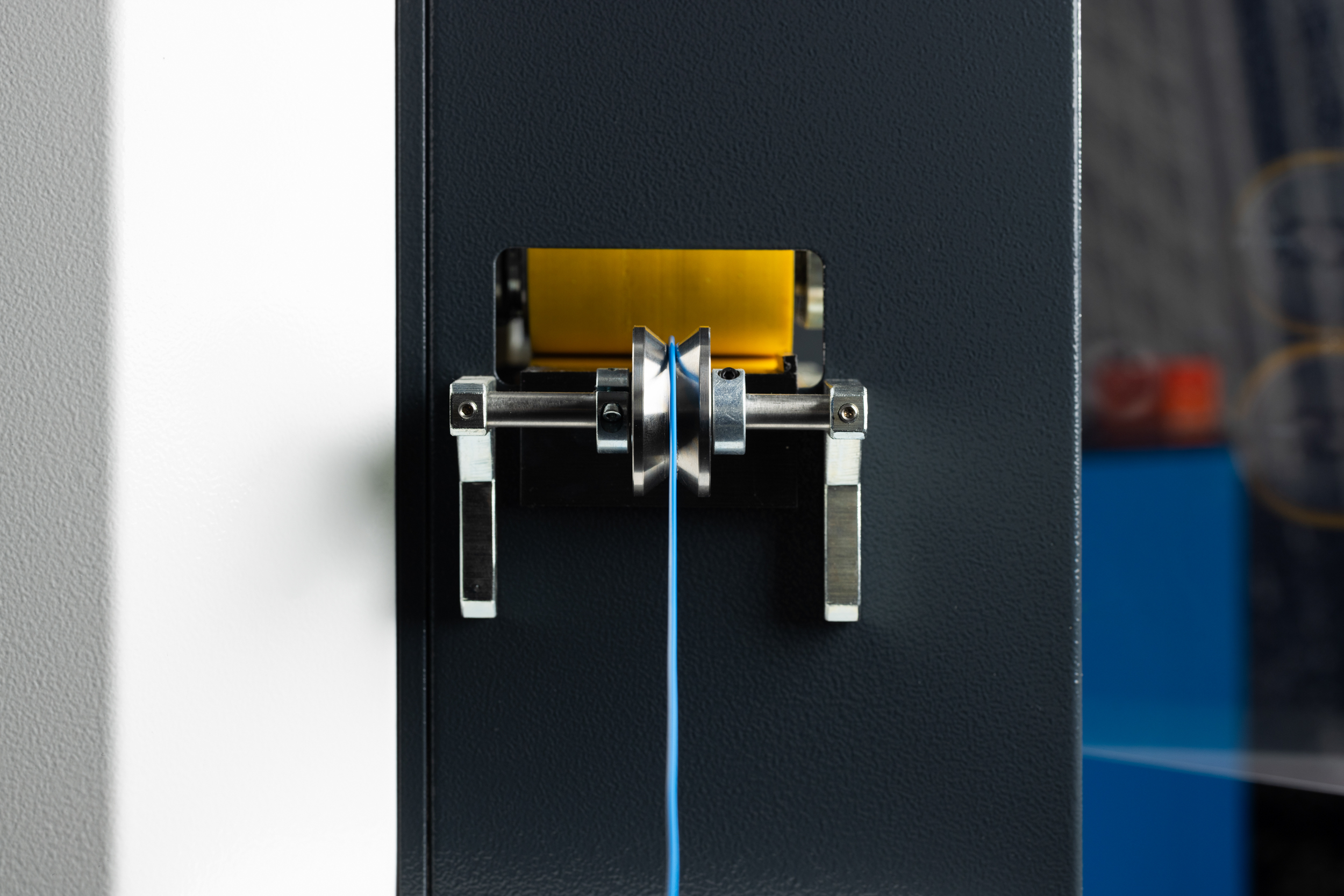

  • Přesné nerezové vedení struny

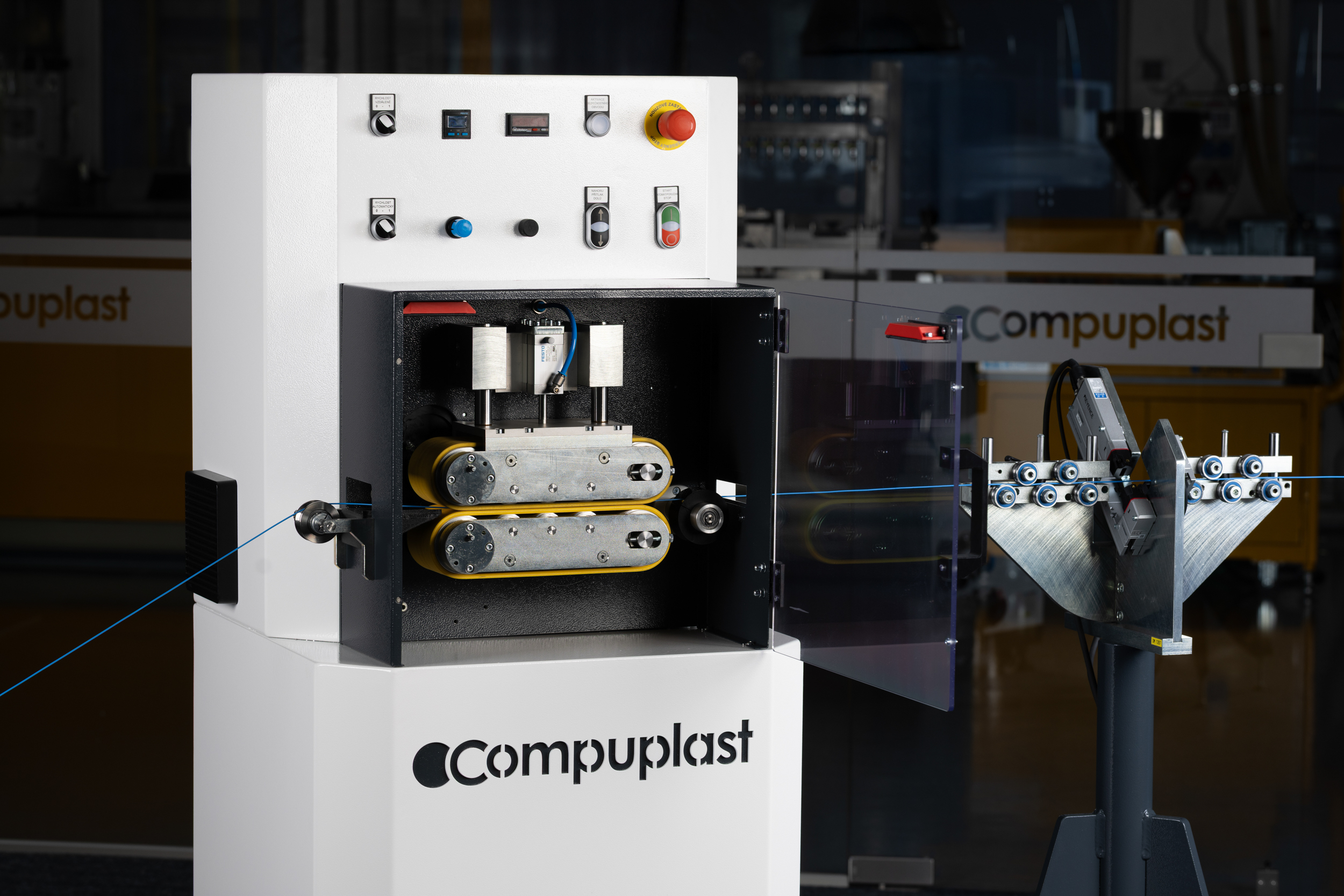

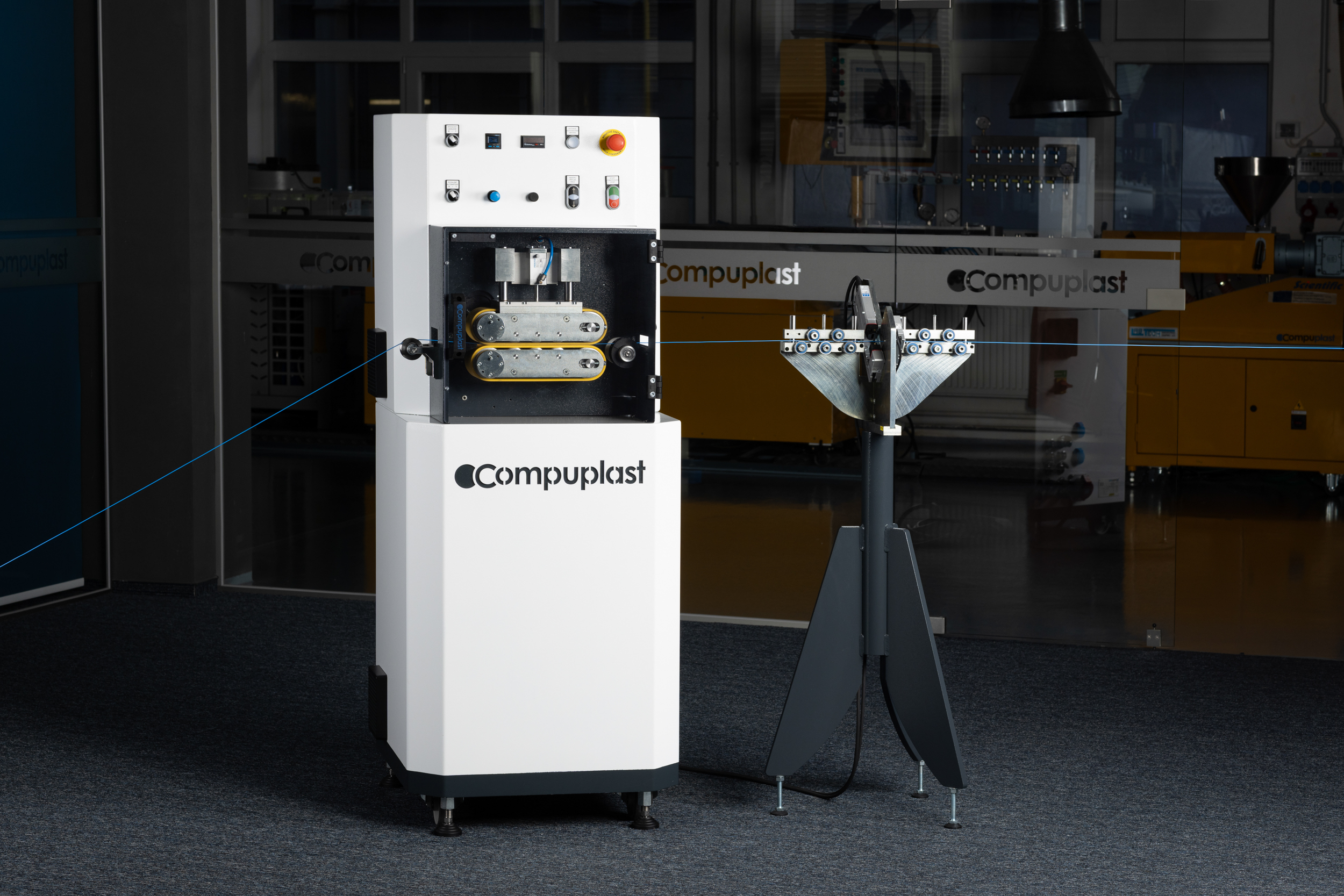

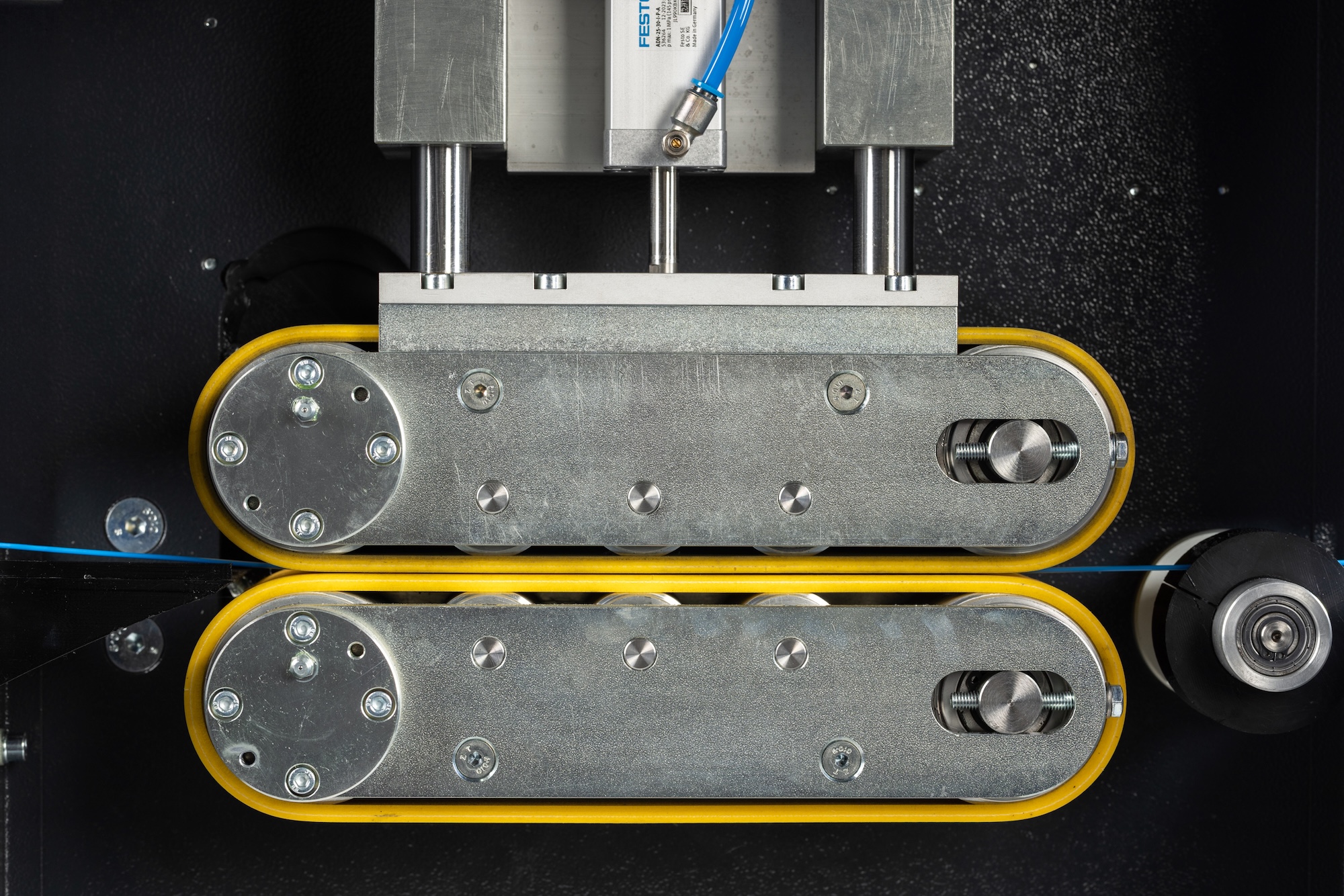

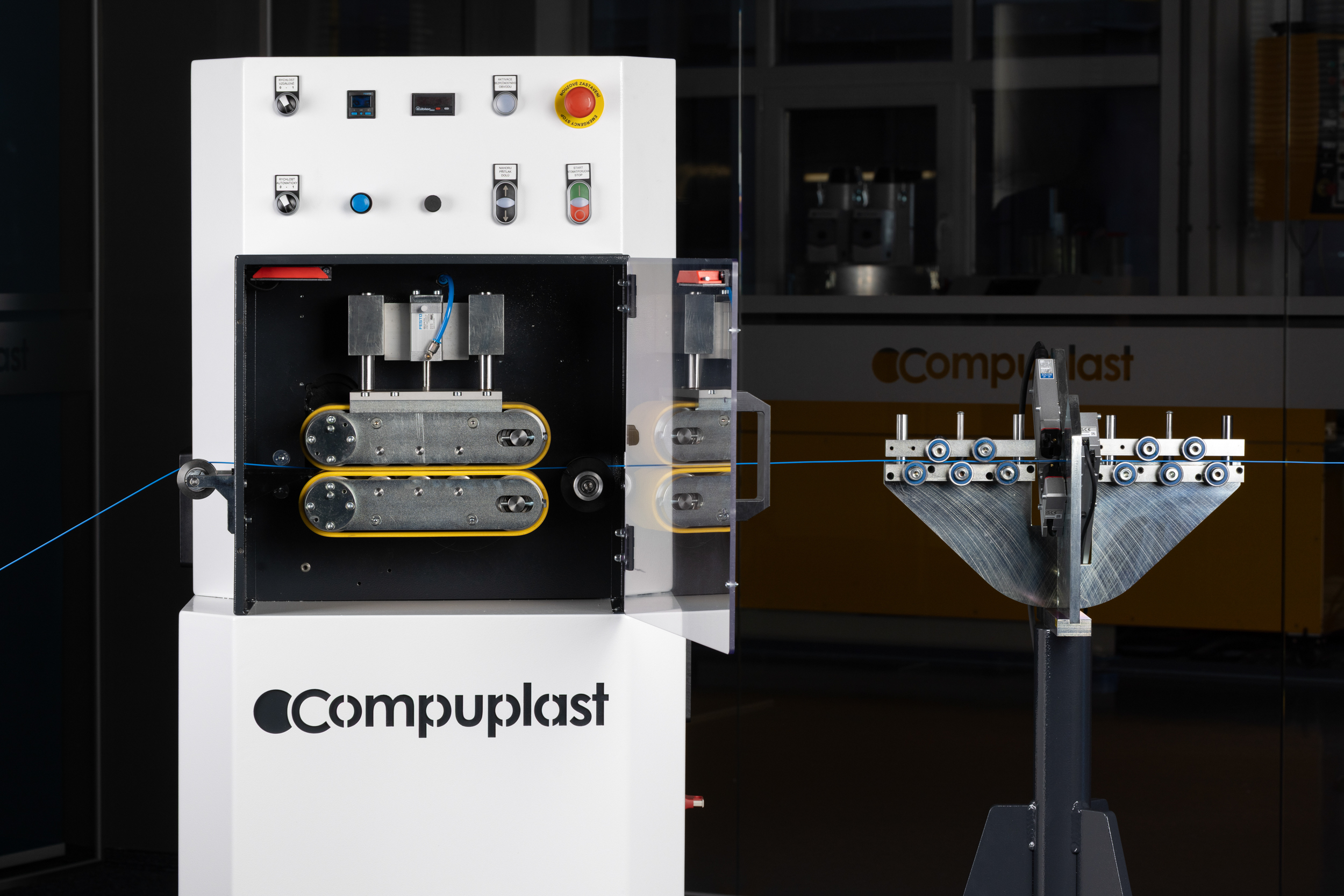

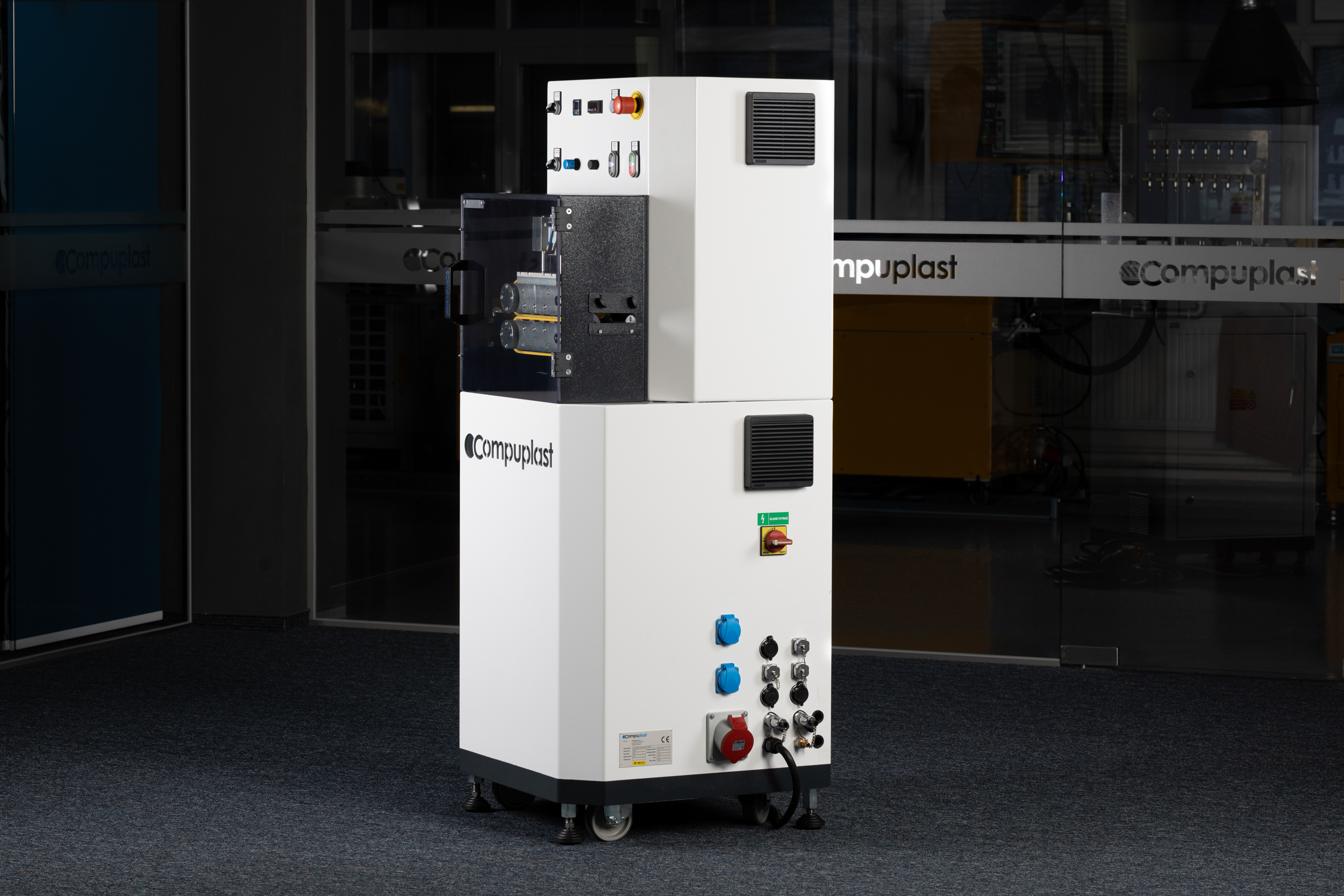

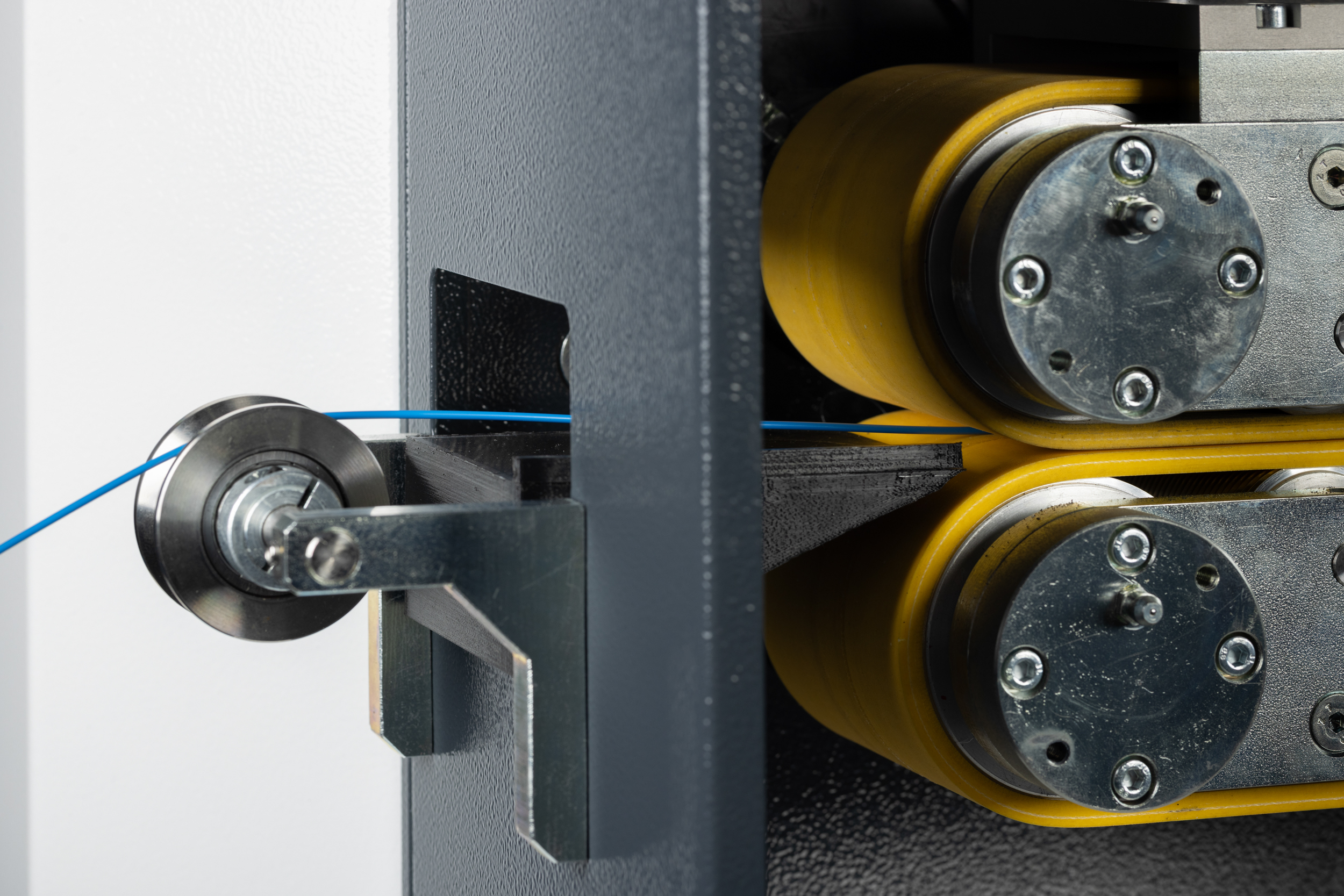

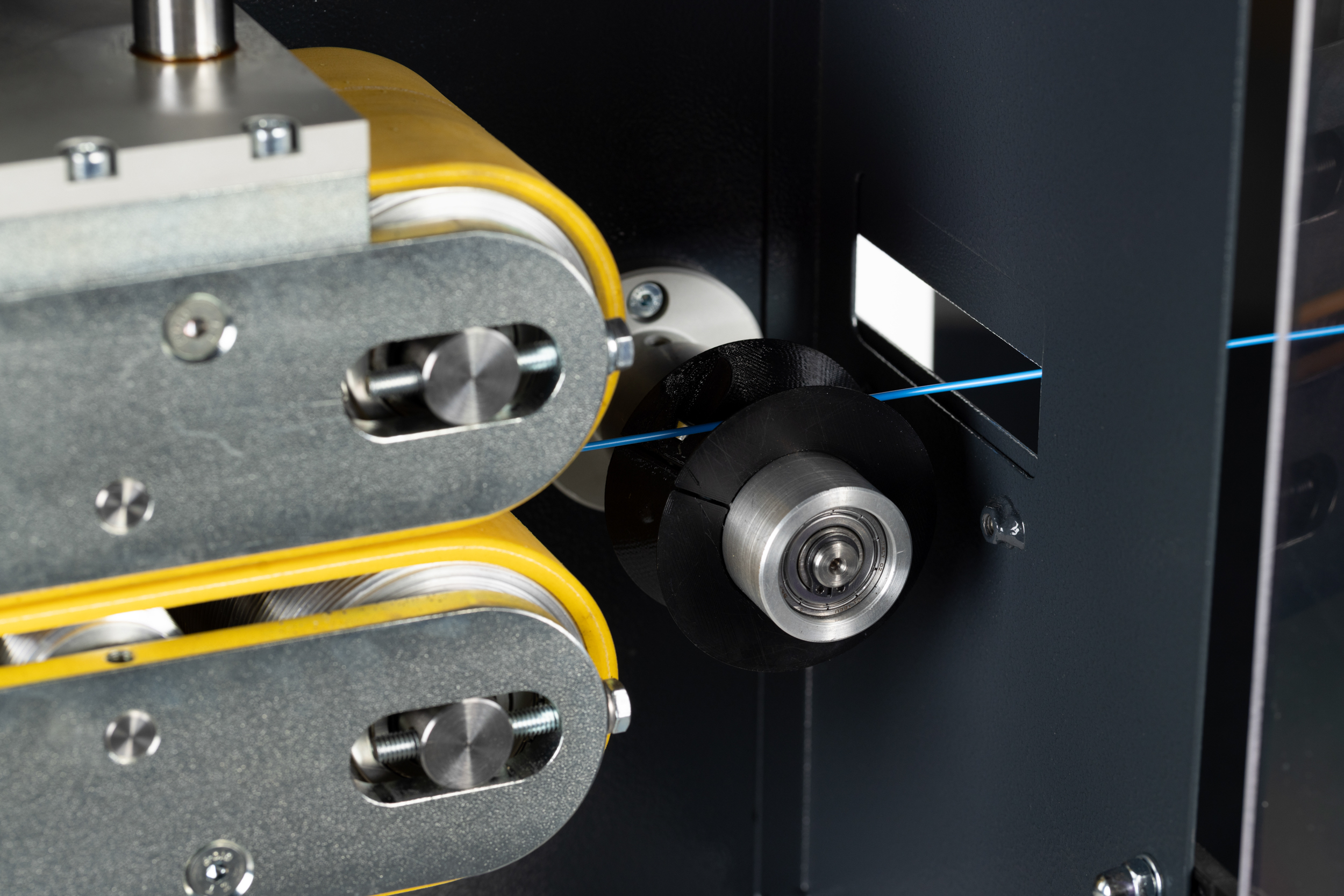

Odtah
  • Typ: dvoupásový
  • Pohon: 2x servopohon
  • Rozteč řemenic: 220 mm
  • Šířka pásu: 80 mm
  • Max. rychlost: 100 m/min
  • Synchronizace s měřičem
  • PLC + 7“ HMI
  • Vzdálený přístup

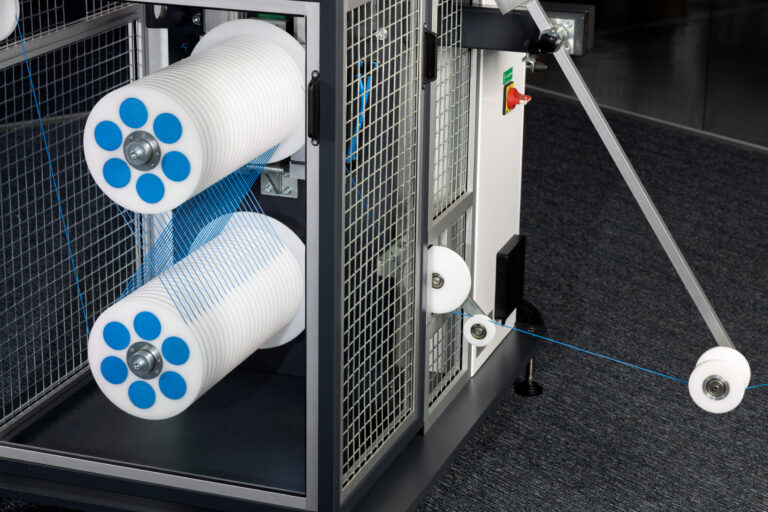

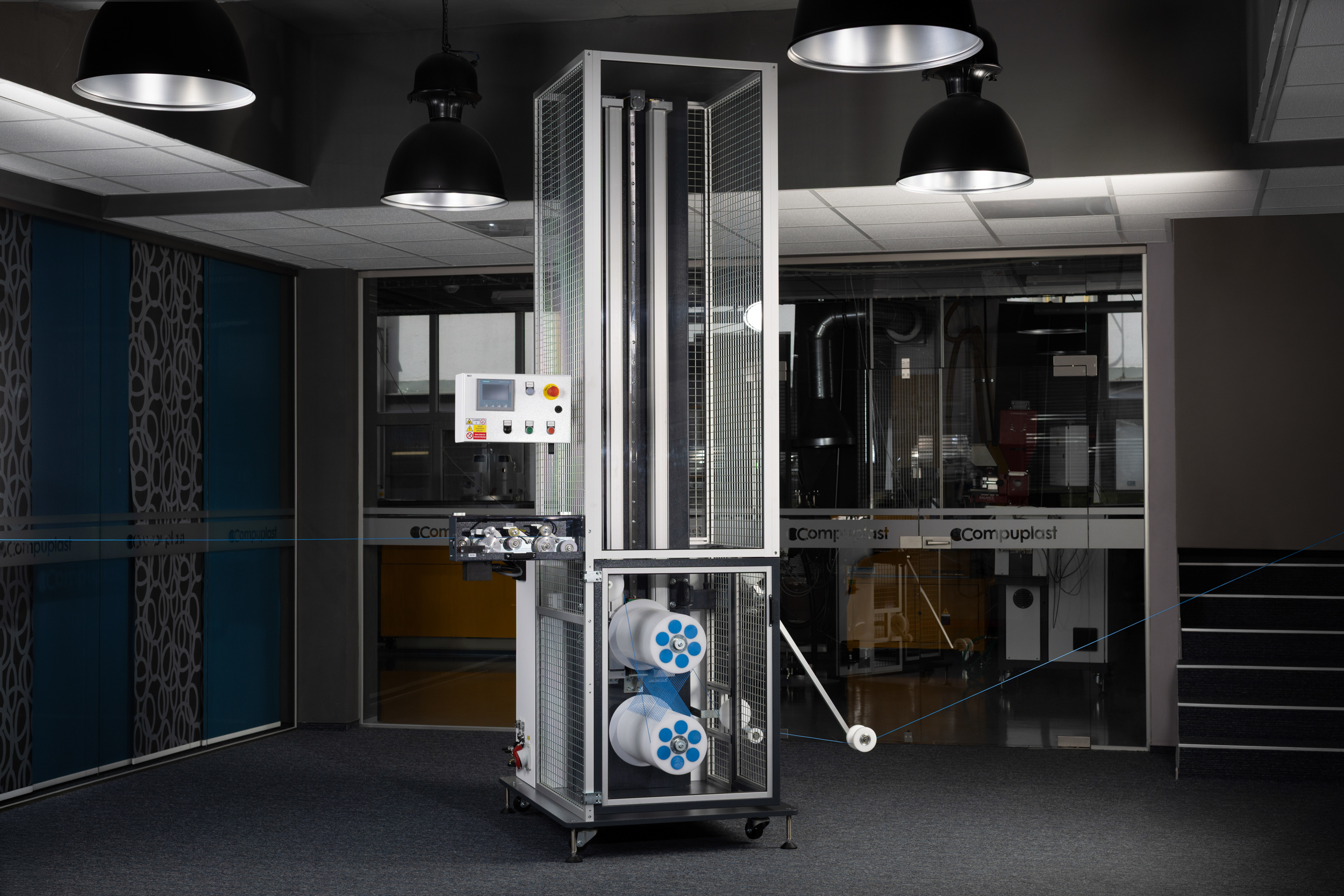

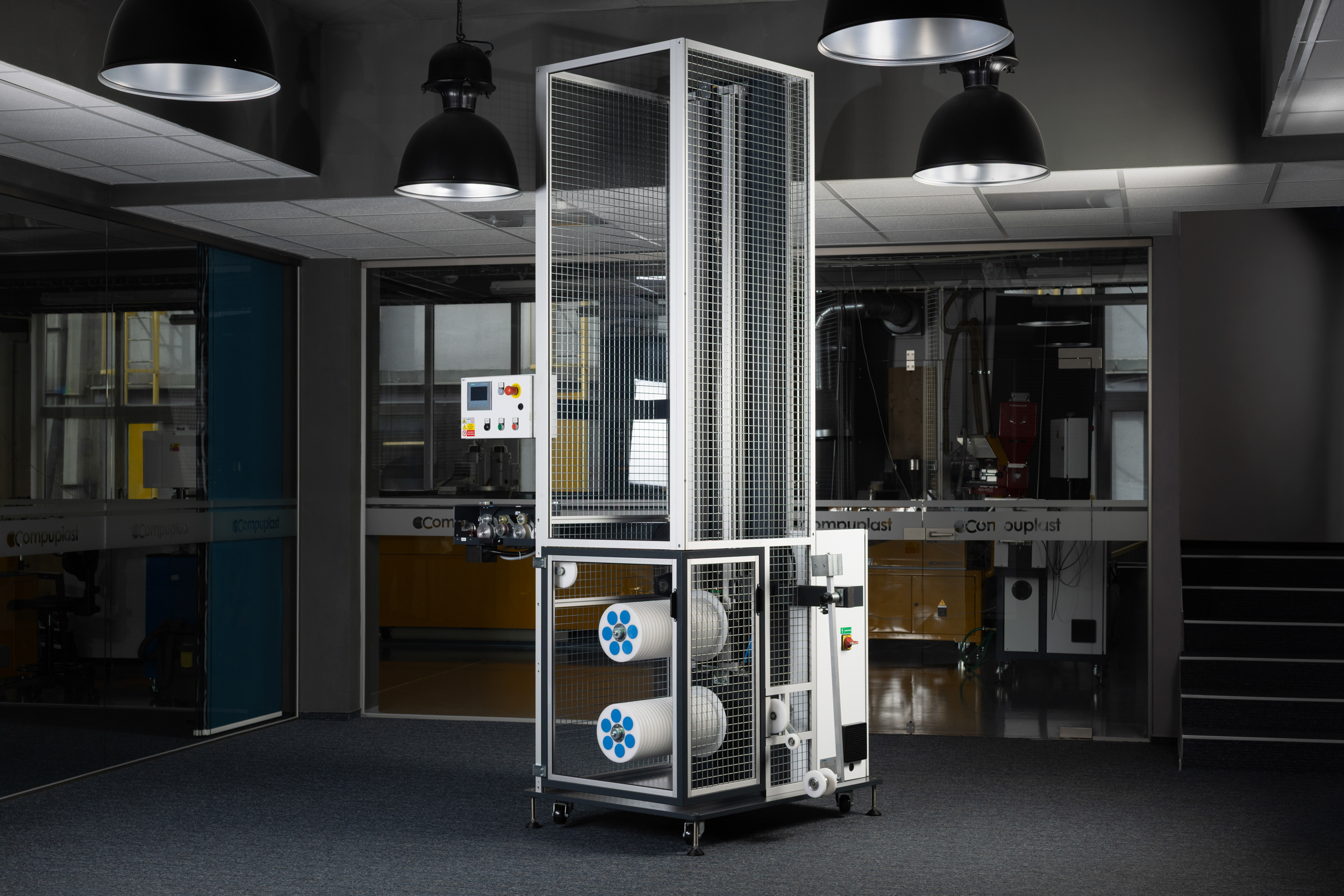

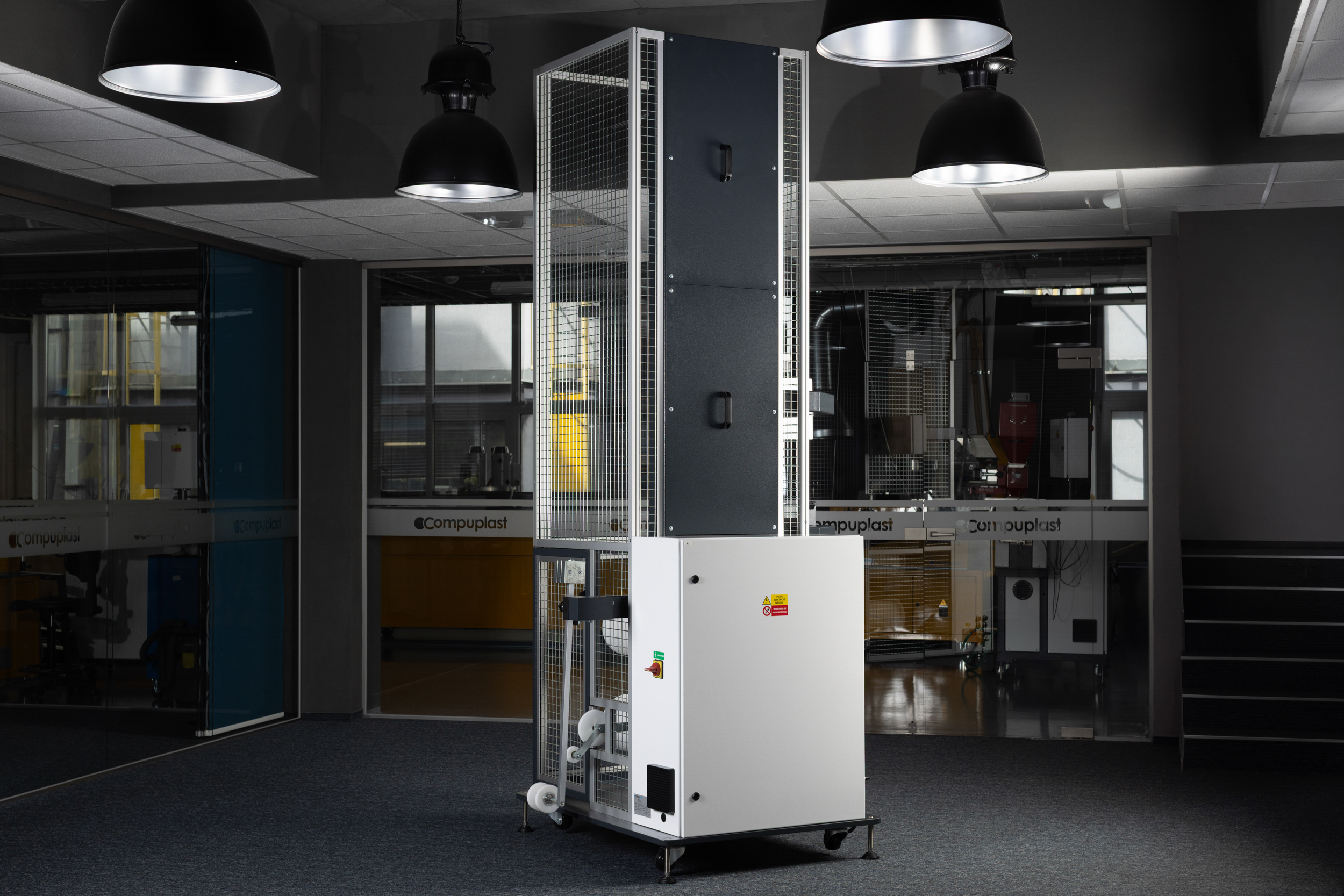

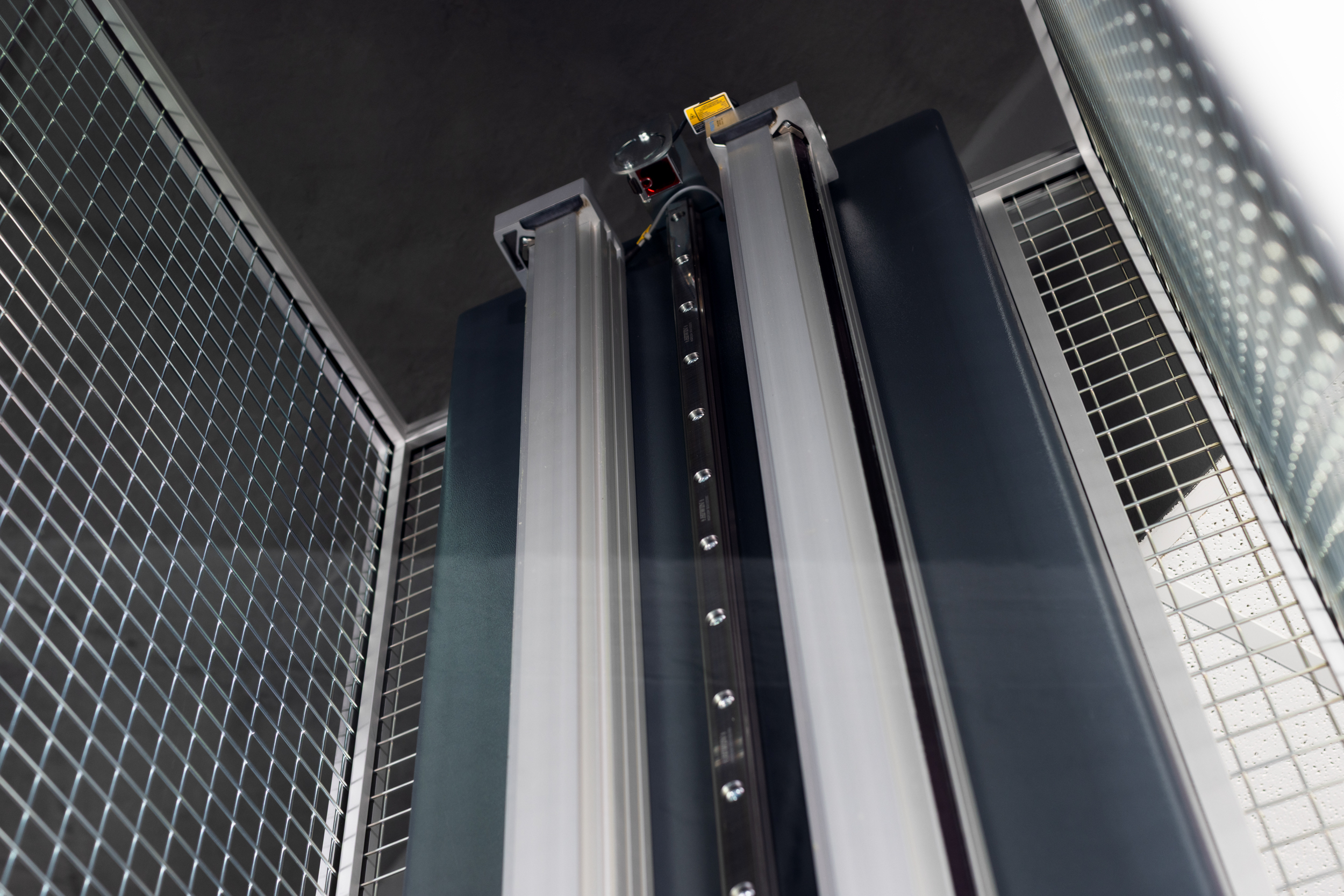

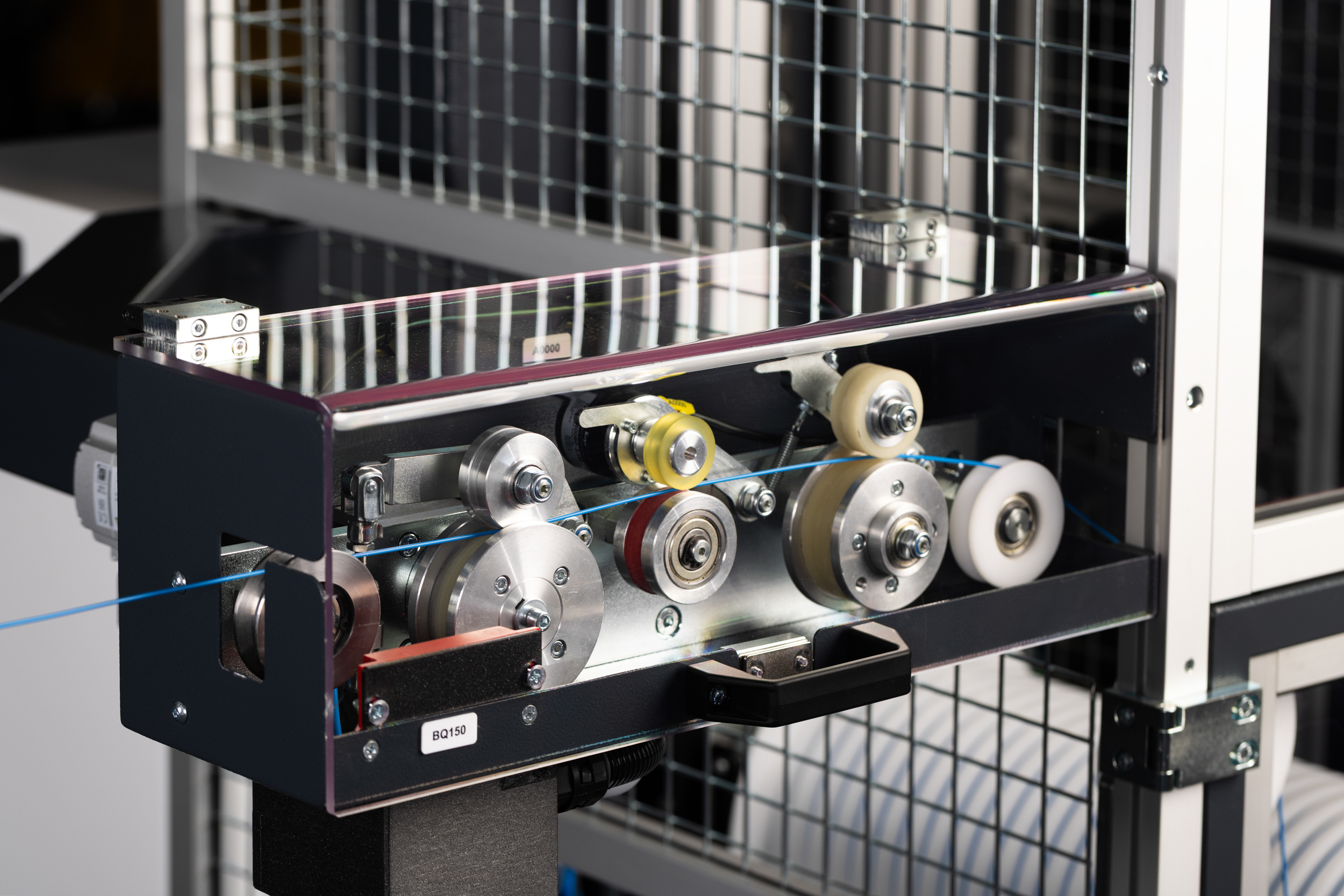

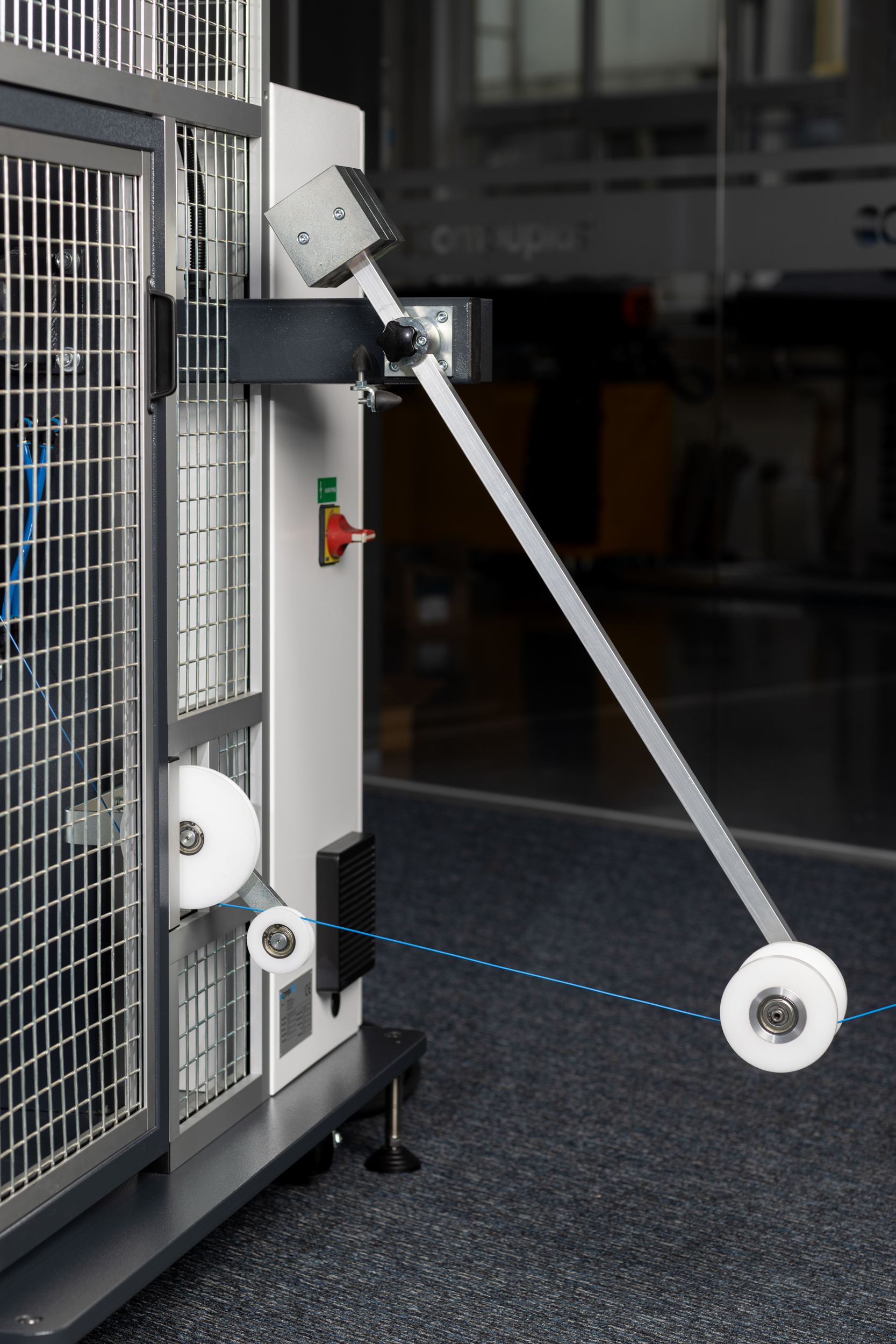

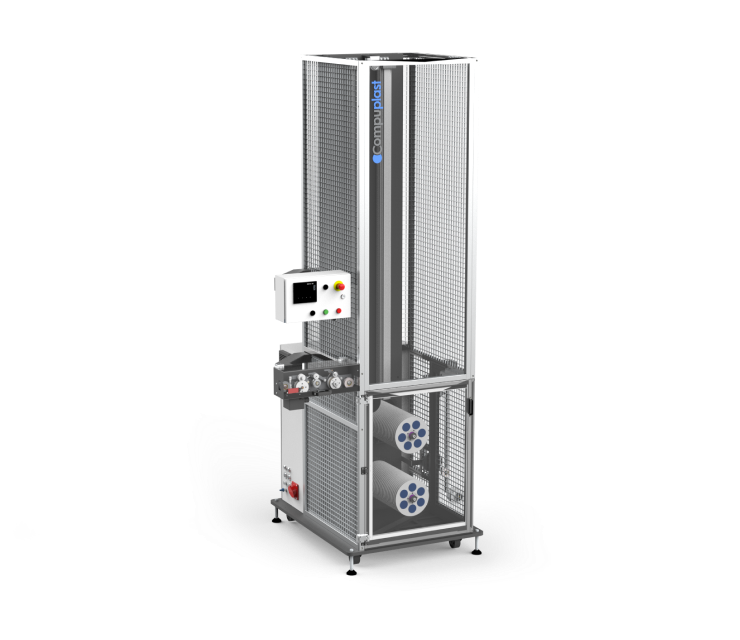

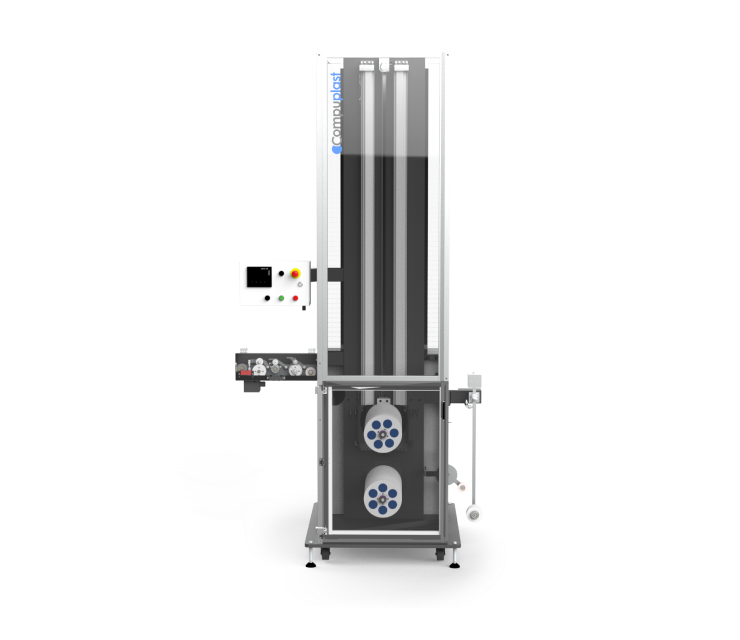

Akumulátor
  • Akumulace: 90 m
  • Pohyb akumulátoru: 2 m
  • Typ válce: bezpístnicový
  • Pneumatický proporcionální ventil
  • Nastavení tlaku akumulace
  • Nouzová odtahovací jednotka
  • PLC + 4“ HMI
  • Ukládání receptur
  • Vzdálený přístup

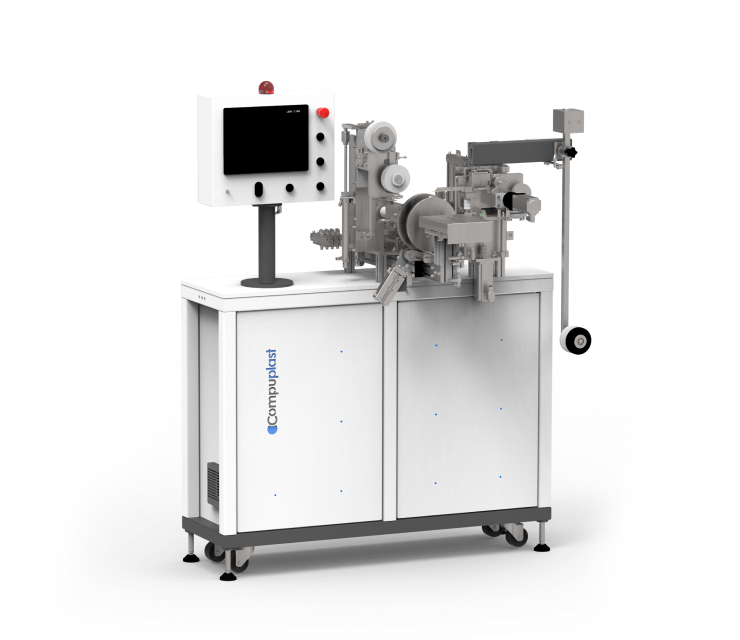

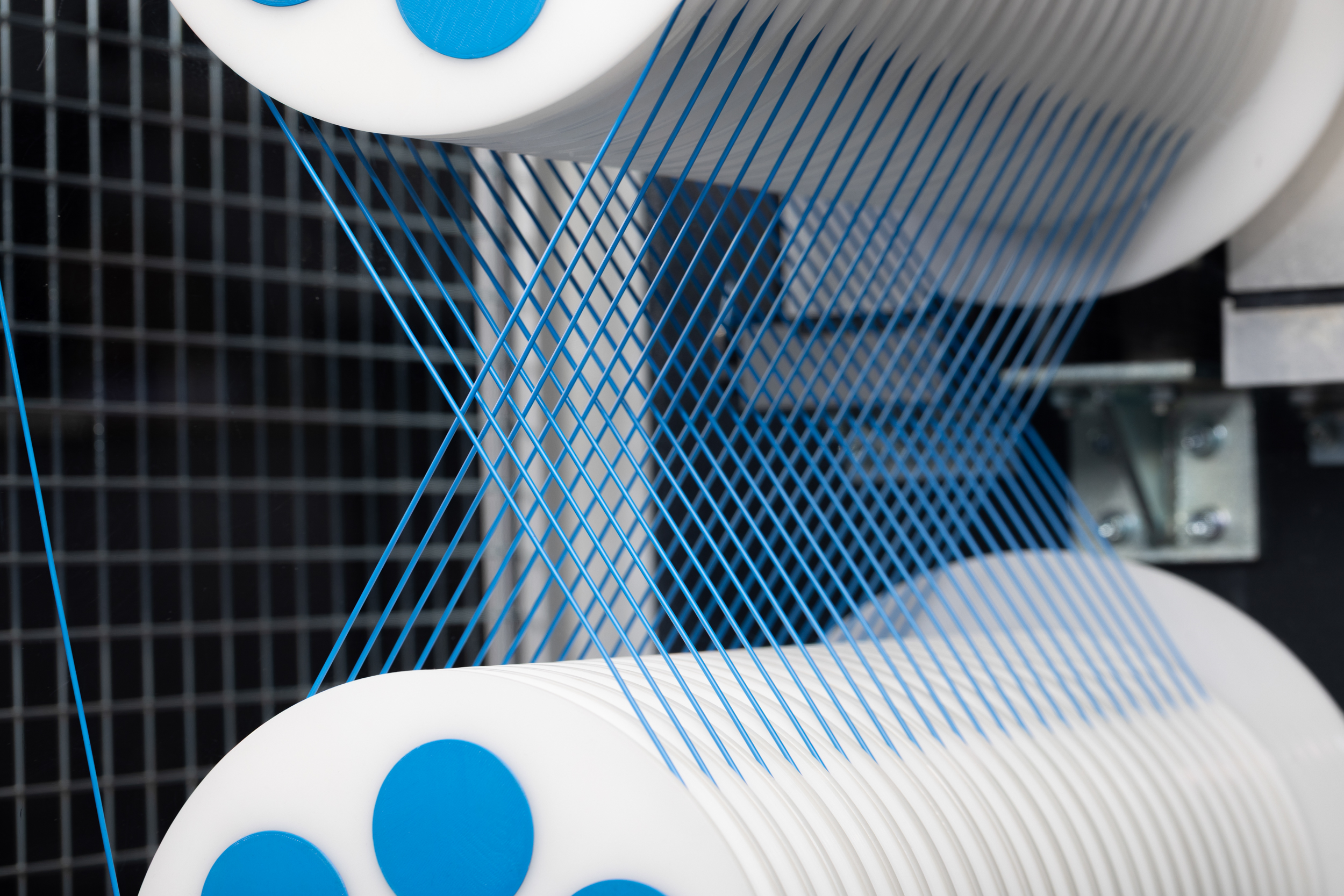

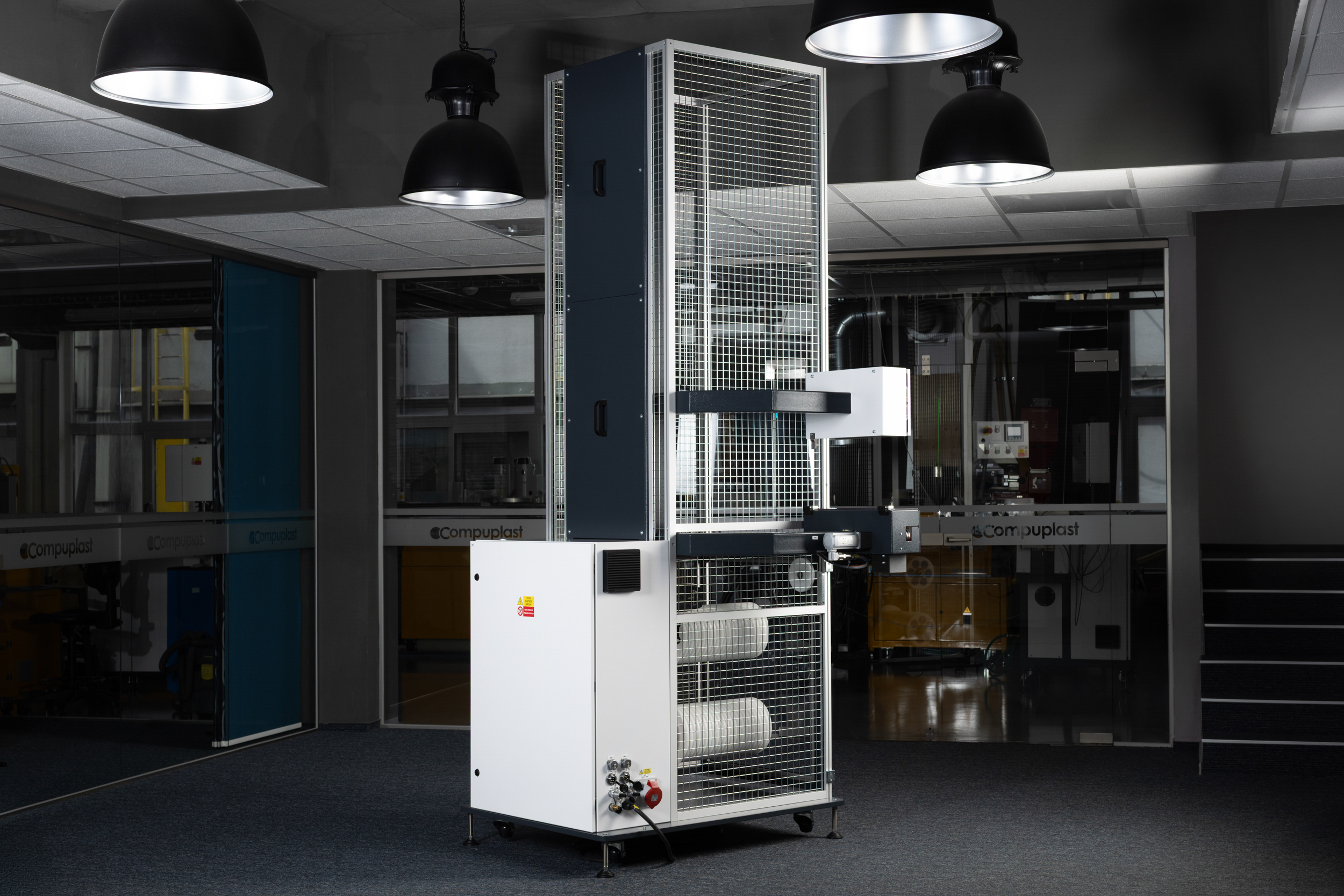

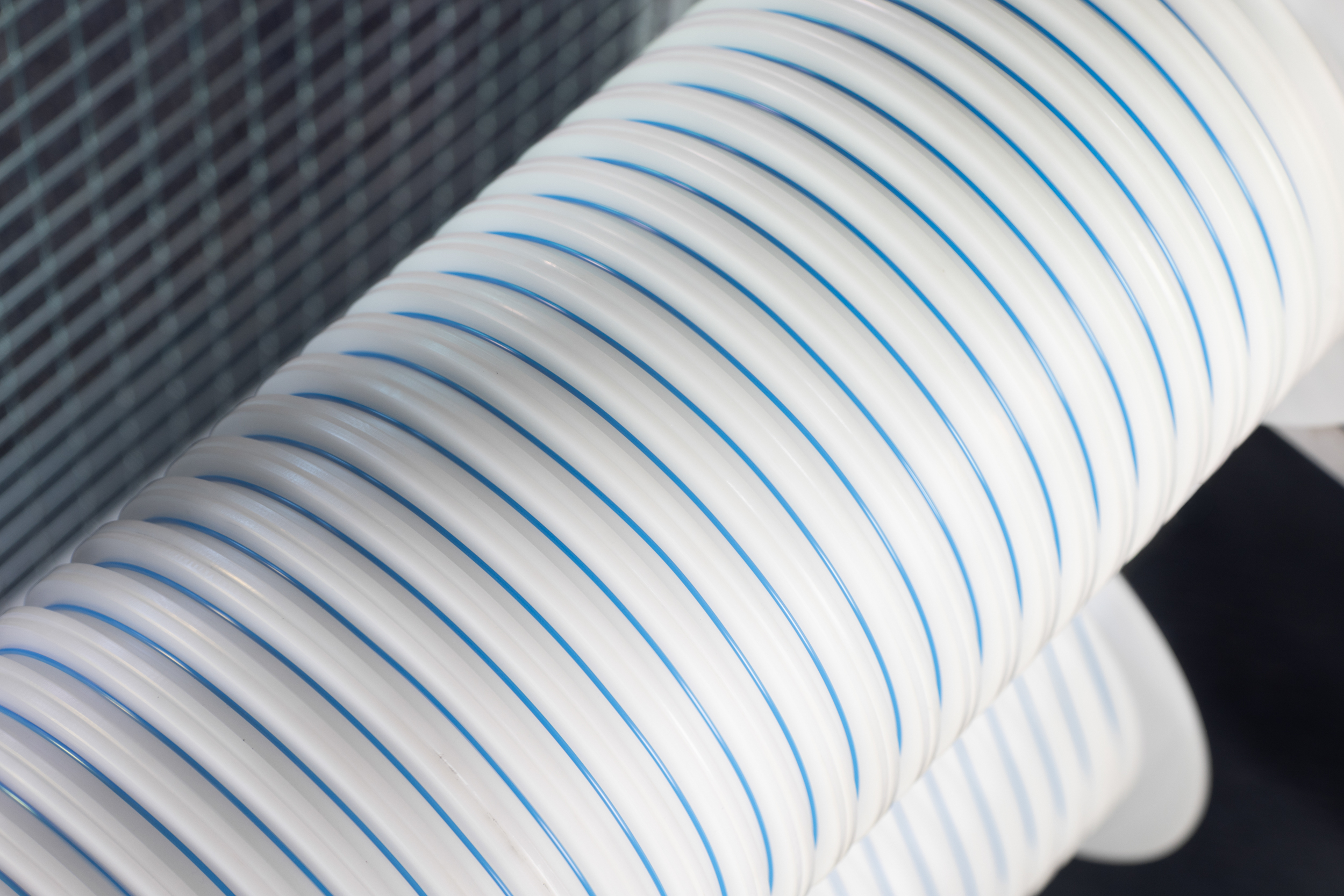

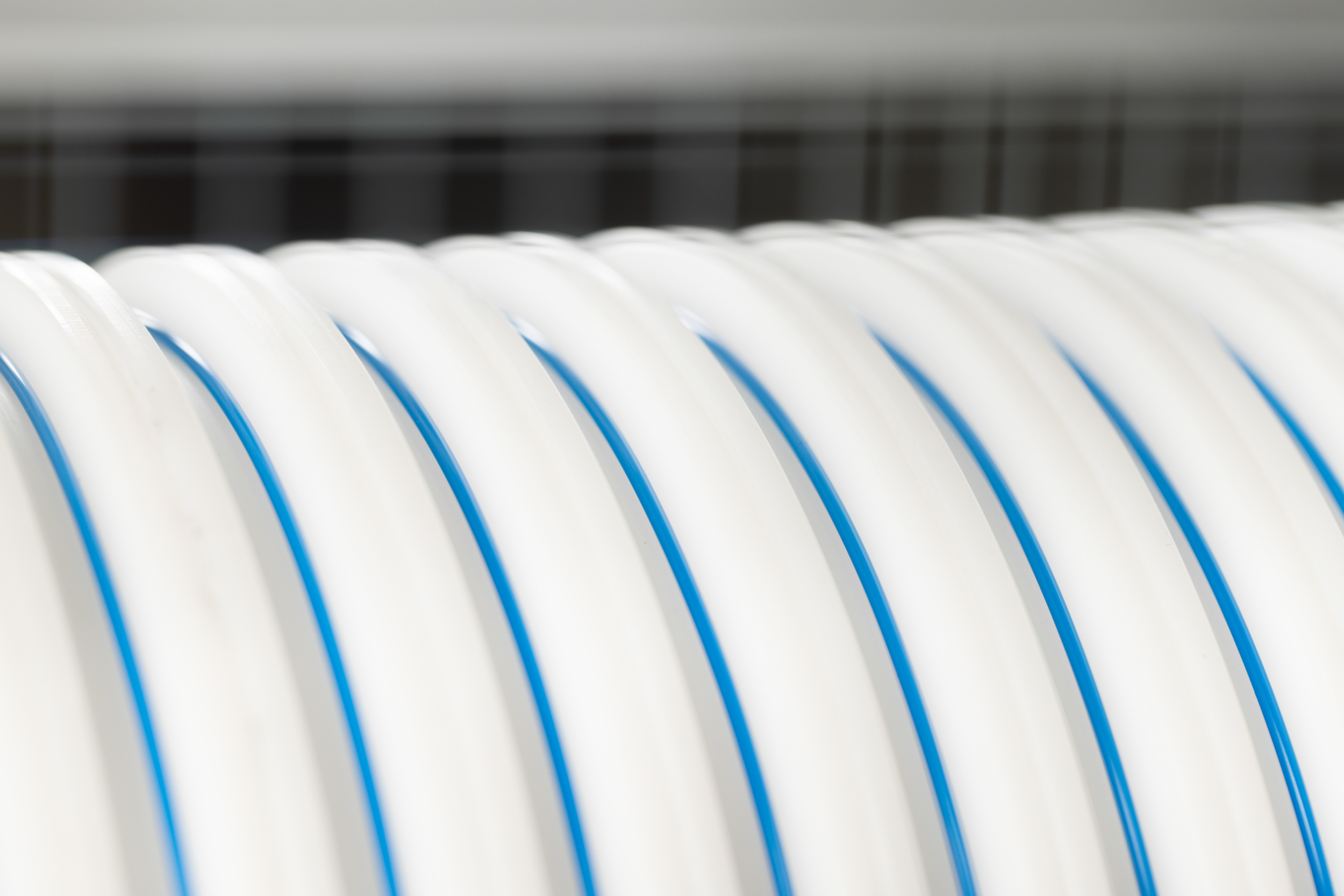

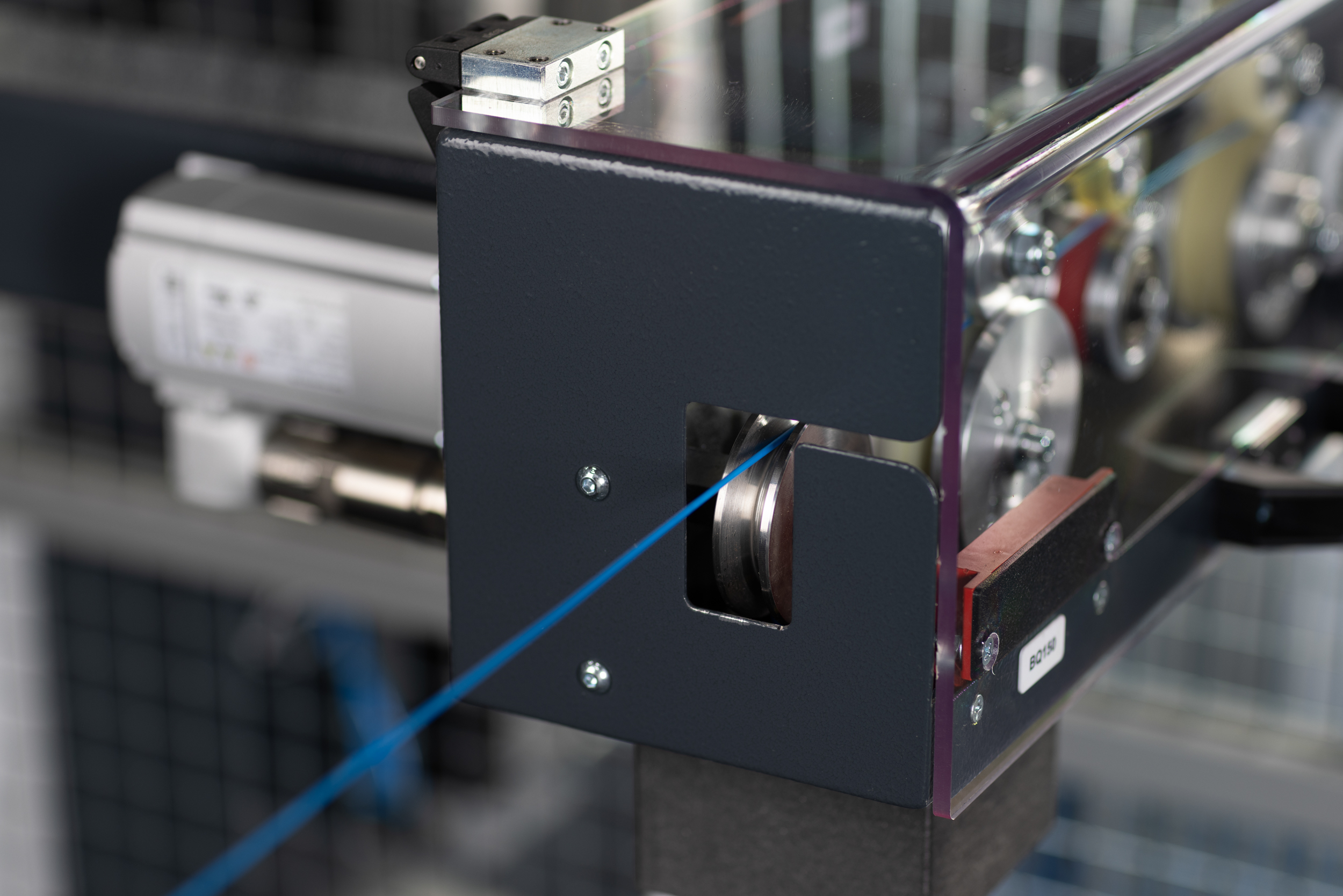

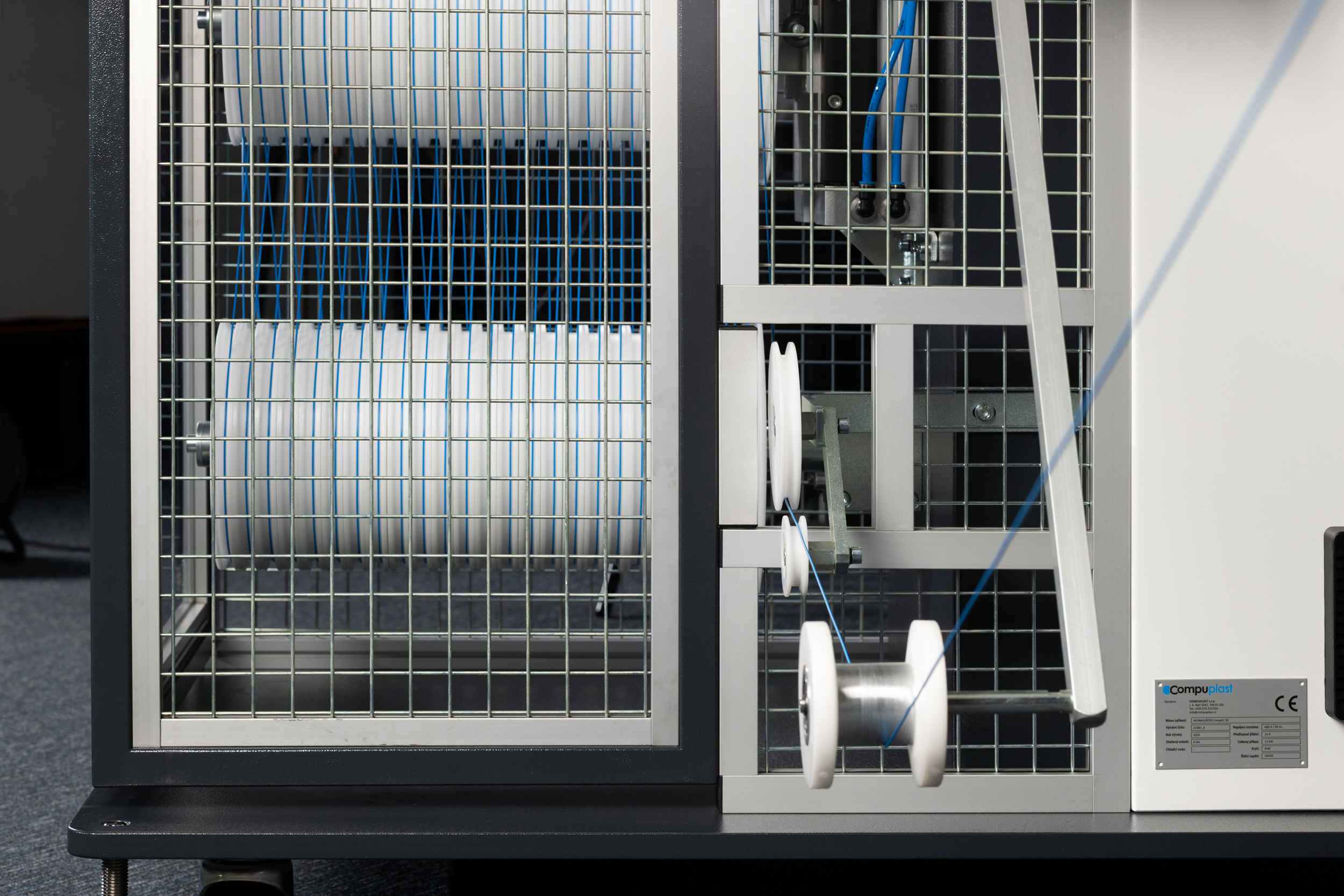

Navíječka
  • Typ: jednostanicová
  • Rychlost navíjení: do 100 m/min
  • Autonomní řádkování
  • Automatické zajištění struny
  • Kamerové korekce: (opce)
  • Nastavení tahu navíjení
  • PLC + 12“ HMI
  • Ukládání receptur
  • Vzdálený přístup
  • Plně automatické navíjení (opce)
  • Zakázkový vývoj navíjecích systémů

Testování u výrobce

Využijte možnost osobní návštěvy přímo u nás, kde si můžete vybranou technologii detailně prohlédnout, odborně otestovat a konzultovat její parametry s technickými specialisty. Získáte tak jistotu, že řešení plně odpovídá vašim potřebám ještě před samotnou objednávkou.

kontakt

Doplňkové služby

  • sušení materiálu
  • automatické nasávaní

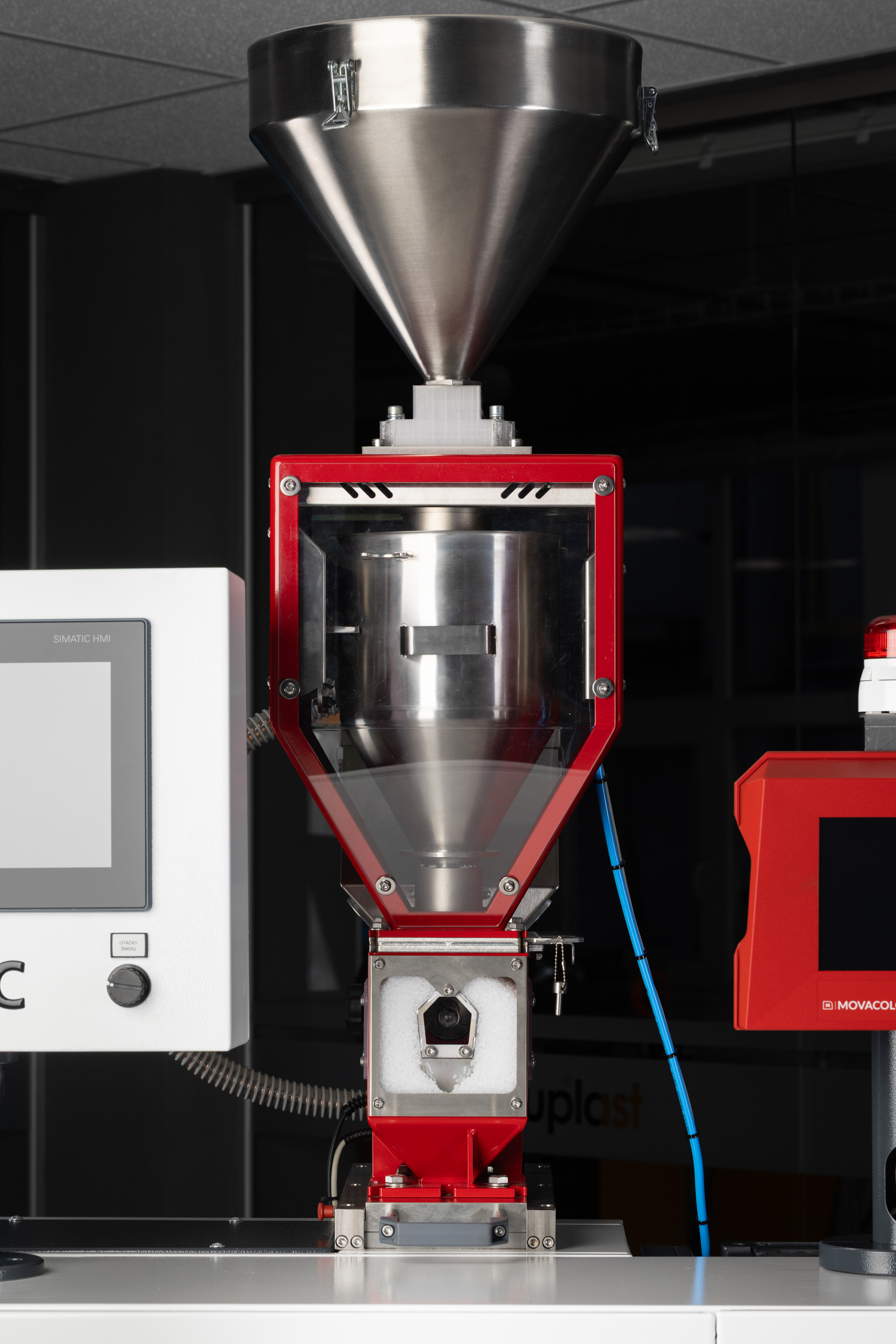

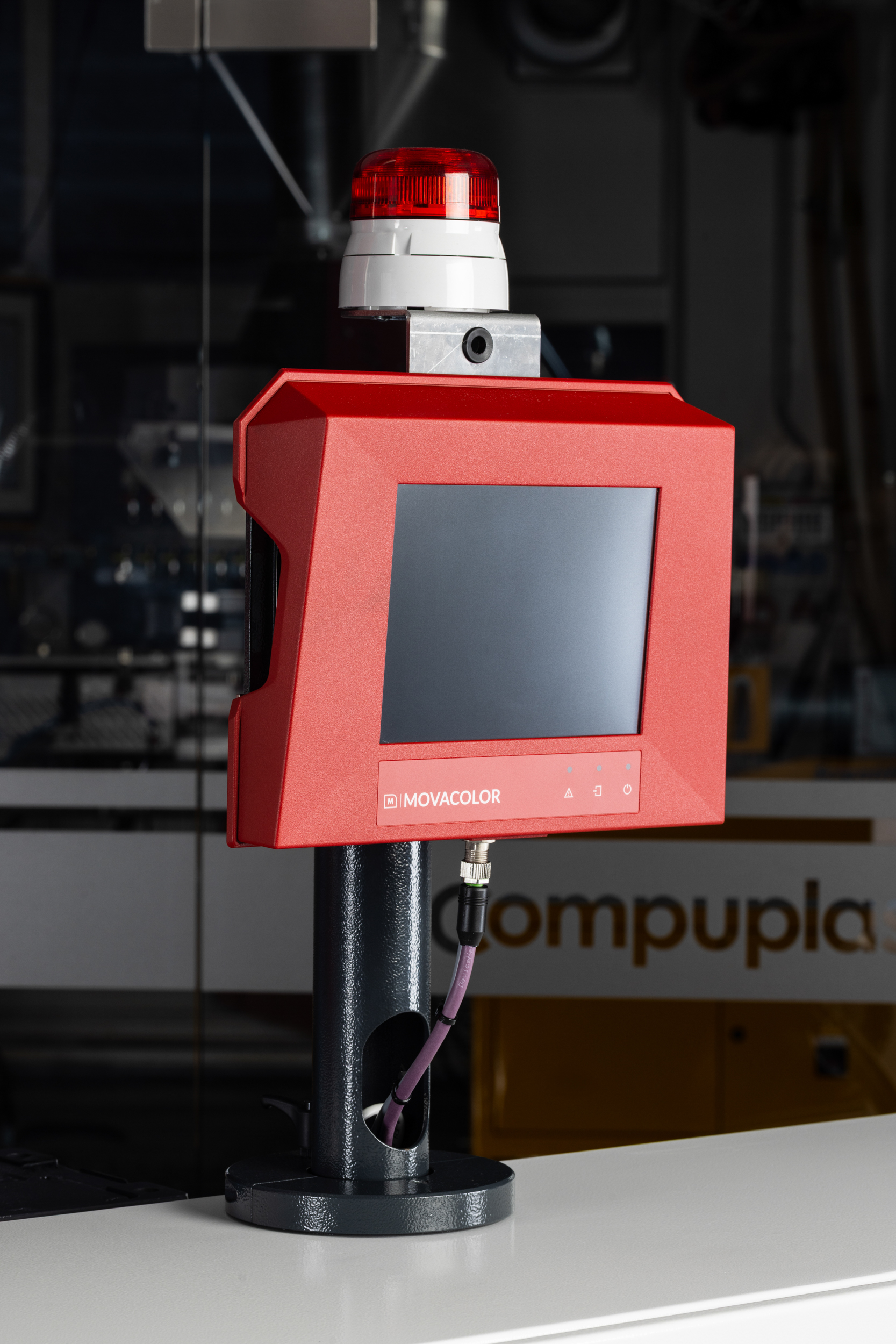

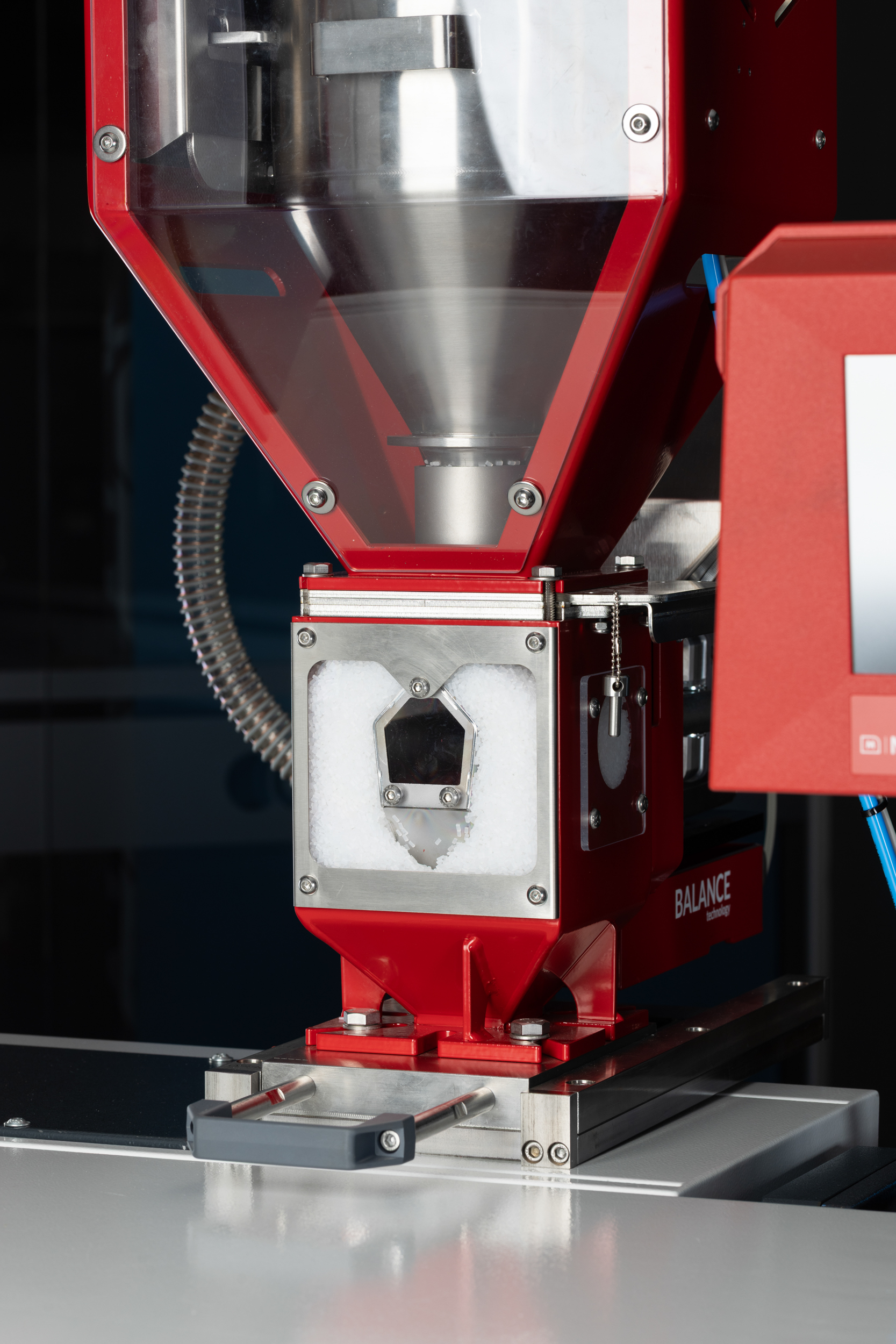

  • gravimetrické dávkování
  • zubová čerpadla taveniny
  • filtry taveniny
  • koextruzní hlavy
  • automatizovaná manipulace s cívkou
  • chladící a temperační jednotky
  • štítkování cívek
  • evakuování navinutých cívek

Cíle

Být nadále respektovaným globálním partnerem v odvětví výzkumu a vývoje 3D extruzních linek. Stále posouvat výkon, efektivitu i udržitelnost výroby našich zákazníků.

Vize

Odvaha inovovat a rozvíjet již zažité postupy pomocí nejmodernějších technologických možností. V menším týmu být pružní a zdolávat technické výzvy díky zapálení pro věc.

Poslání

Stojíme po boku zákazníků dlouhodobě — servisem, expertizou i přístupem nad rámec obecných očekávání. Dodáváme technologie na míru, které splňují náročné tempo dnešní doby.

Testování, školení
a technická podpora
Servis, opravy
a náhradní díly
Vývoj navíjecích
systémů na míru

Reference

O společnosti Compuplast

1991

Společnost Compuplast byla založena v roce 1991 a od svého vzniku se specializuje na vývoj a výrobu extruzních linek a nástrojů pro plasty. S využitím moderního CAD softwaru, nejprve AutoCAD a od roku 2001 SolidEdge 3D CAD, navrhujeme zařízení přesně na míru potřebám zákazníků.

2018

Pro podporu našich výrobků a služeb jsme v roce 2018 otevřeli nový kancelářský prostor o rozloze 550 m² s moderním showroomem a prototypovací dílnou.

2019

V roce 2019 jsme spustili testovací linku pro 3D filamenty a malé trubičky. To nám umožnilo fyzicky představovat našim zákazníkům nabízenou technologii, ale zejména jsme úspěšně zákazníkům nabídli možnost představované technologie otestovat, což mnoho zákazníků, i ze zahraničí, využívá.

2022

V průběhu roku 2022 jsme zrekonstruovali a dokončili další dílnu, čímž se celková plocha firmy rozšířila na 680 m². Jedná se o výrobní dílnu s obráběcími stroji, takže jsme schopni velkou část nabízené technologie vyrábět „in-house“.

2026

Posledním rozšířením výrobních prostor v roce 2026 je výrobní plocha 120 m². Toto rozšíření nám umožnilo rozdělit sekci obrábění a přípravu materiálu (dělení a svařování), tímto krokem jsme zlepšili nejen logistiku – tok materiálu, ale zejména i čistotu a hluk provozu v obráběcí dílně. Díky dlouholetým zkušenostem, moderním technologiím a osobnímu přístupu poskytujeme komplexní řešení pro výrobu vytlačovacích linek 3D filamentů, plastových profilů, trubiček.
